Ki jan yo bati yon abèy FPV: yon gid konplè soti nan seleksyon motè nan konfigirasyon transmisyon videyo



FPV dron (premye moun wè) te vin yon platfòm enpòtan pou kous vitès, freèstil vole ak fòmasyon pilòt akòz manyablite segondè yo, pèspektiv Immersion ak brikoleur libète . kle a nan bati yon pèfòmans-wo FPV abèy manti nan byen balanse ak matche konpozan yo nwayo {{2}



Isit la yo se eleman debaz yo ou dwe konsidere lè bati yon abèy FPV:

separe	Deskripsyon fonksyonèl
Motè	Ofri pwodiksyon pouvwa, detèmine repons vòl, vyolans ak vitès . souvan itilize bwòs motè rotor ekstèn, tankou 2306, 2207, elatriye .
Lam propulseur	Afekte leve ak manyablite; Dwe matche ak motè KV .
ESC (kontwolè vitès elektwonik)	Kontwole vitès motè a epi ajiste pouvwa pwodiksyon an dapre lòd kontwòl remote . aktyèl motè a ak vòltaj la dwe matche .
Kontwolè vòl	Travay kòm sèvo abèy la, jere atitid, mòd vòl, ak algoritm estabilizasyon .
Sistèm transmisyon imaj	Reyalize transmisyon imaj premye moun (FPV), souvan lè l sèvi avèk analòg oswa sistèm transmisyon imaj dijital (tankou DJI FPV) .
Kamera (kamera FPV)	Imaj la te kaptire nan tan reyèl ak transmèt nan modil la transmisyon imaj, ki detèmine ki sa pilòt la wè .
Batri (lipo)	Ofri enèji pou tout machin lan, anjeneral yon 4s oswa 6s segondè egzeyat pousantaj ityòm batri .
fisik	Entegre fondasyon estrikti fizik tout eleman yo epi klasifye yo pa pous, tankou 5- pous ak 6- pous nan-etajè .
Kontwòl remote + reseptè	Transmisyon lòd kontwòl ak aparèy k ap resevwa, detèmine distans kontwòl remote ak pèfòmans reta .



Prensip nwayo brikoleur:

Tout eleman yo dwe matche youn ak lòt epi yo pa ka chwazi ki baze sou paramèt pou kont li;



Sistèm pouvwa a (Motor + ESC + Battery + Pwopilsè) dwe asire ke rapò a vyolans-a-pwa satisfè estanda a, ak sistèm nan kontwòl vòl yo dwe ki estab ak serye;



Sistèm transmisyon imaj la dwe satisfè kondisyon ki nan latansi ki ba ak klè, ki se espesyalman enpòtan nan kous ak anpenpan vole .



Chwazi motè a dwa se premye etap la kle nan bati yon ekselan dron FPV .Senaryo vòl diferan gen kondisyon diferan pou koupl motè a, vitès, vitès repons, e menm pwa. Pòv seleksyon motè ka mennen nan ba vyolans-a-pwa rapò, redwi tan vòl, ak difikilte pou fè manèv konplèks .



Anba a, nou pral sistematik eksplike ki jan yo chwazi motè a dwa soti nan twa pèspektiv: paramèt motè, rezon vòl, ak enstalasyon aktyèl ak debogaj .

1. Konprann paramèt debaz motè a

Valè kV (vitès konstan)

Valè a KV endike vitès la pa gen okenn-chaj nan motè a lè vòltaj la ogmante pa 1V (nan rpm/v) .



Segondè KV (1800-2400KV): apwopriye pou ti elis ak pil segondè-vòltaj, apwopriye pou kous ak gwo vitès vòl .



Low KV (tankou 1300kV): apwopriye pou gwo elis ak ba-vòltaj pil, ak pi fò koupl, apwopriye pou freèstil vole oswa chaj-pote modèl .



Pouvwa & efikasite

Pouvwa detèmine kapasite nan pwodiksyon maksimòm nan motè a, ak efikasite detèmine pouvwa a vòl pou chak inite nan pwodiksyon pouvwa . motè segondè-efikasite ka pwolonje tan vòl ak diminye risk pou yo chofaj .



Pwa motè

Motè pi lejè gen plis repons vòl ajil, men ka gen yon ti kras pi ba koupl ak estabilite . Li enpòtan nan grèv yon balans ant rediksyon pwa ak entegrite estriktirèl .



2. Chwazi bon kalite motè ki baze sou style vole ou

Kalite sèn	Karakteristik motè rekòmande	Rezon
Kous abèy	Segondè KV (2000kv+), lejè, repons vit	Pouswiv pèfòmans akselerasyon ak kontwòl sansib, anjeneral ak 4s ~ 6s batri ak ti twa-lam pwopilsè
freèstil vole machin	Ba a mwayen KV (1300-1800kv), segondè koupl	Se aksyon an varye, ki egzije pouvwa eksplozif ak kapasite ki estab plan, ak gwo elis ak yon repons Acct lis
Drone fotografi ayeryen	Mwayen KV, gwo efikasite, bri ki ba	Objektif la se estabilite, rezistans ak presizyon . efikasite motè ak konpatibilite yo pi kritik . Li apwopriye pou limyè-pwa gwo elis ak ba-egzeyat pil .



3. Motor mak ak bon jan kalite yo egalman enpòtan

Malgre ke paramèt detèmine pèfòmans, pwosesis manifakti motè a, kontwòl kalite ak sèvis mak pa ka inyore . sa ki annapre yo se plizyè dimansyon pou evalye fyab la nan yon mak motè:

Èske BEARINGS yo ak likidasyon yo menm ak lis?



Èske pwosesis la koki sere ak san yo pa souke?



Si motè a kòmanse ak sispann fèt san pwoblèm epi si gen bri nòmal pandan operasyon



Ou bay done tès vyolans ak kalibrasyon presizyon KV?



Si ou ap chèche pou yon seri motè ak pèfòmans ki estab ak paramèt egzat, VSD bay yon varyete de FPV modèl motè bwòs soti nan antre nan nivo avanse, tankou 2306, 2207, 2807, elatriye ., ki kouvri senaryo miltip tankou kous, Fleestyle Flying, Aeryal Foto, {{ mak .



4. nòt sou enstalasyon ak komisyonin

Enstalasyon: Asire w ke motè a byen fèm fèmen sou ankadreman an pou fè pou evite Vibration; fè aranjman



Debogaj: Sèvi ak zouti nan anviwònman ESC oswa lojisyèl konfigirasyon kontwòl vòl yo teste repons lan nan chak motè . Li rekòmande pou fè tès wotasyon endividyèl youn pa youn nan detekte si gen nenpòt ki bri nòmal oswa chofaj .



Ajiste paramèt PID ak koub Acct fè ajisteman amann dapre style vole ou .



Rezon ki fè dron FPV gen yon "pèspektiv premye-moun" se inséparabl soti nan sipò nan sistèm nan transmisyon imaj . sistèm nan transmisyon imaj ki responsab pou transmèt imaj yo te kaptire pa kamera a FPV nan pilòt la nan tan reyèl, fè operatè a santi yo tankou si yo nan kabin nan avyon an {{2} anti-entèferans ".



An menm tan an, yo nan lòd yo asire estabilite nan repons kontwòl vòl, yon serye sistèm lyen kontwòl remote tou egzije . de la ansanm konstitye "nè yo vizyèl" ak "nè kontwòl" nan eksperyans nan vòl .



1. Sistèm Transmisyon Imaj: Analog vs Digital

Analog FPV

Avantaj: ba latansi (anjeneral<30ms), low equipment cost, and wide compatibility with devices.



Dezavantaj: bon jan kalite imaj twoub (480p), pòv siyal anti-entèferans, epi ki souvan rezilta nan bri estatik oswa "nèj" nan transmisyon long distans .



Apwopriye pou: pilòt debutan, kous dron (pouswiv vitès reyaksyon an tan reyèl)



Dijital FPV

Mak tipik: DJI O3 Inite Air, Walksnail Avatar



Avantaj: segondè imaj klè (720p -1080 p), fò anti-entèferans ak bon pénétration .

Dezavantaj: gwo pri, kèk aparèy gen sèten reta (30ms ~ 60ms) .



Apwopriye pou: freèstil vole/fotografi ayeryen, pilòt ki gen kondisyon segondè pou bon jan kalite a foto



Sijesyon seleksyon:

Si ou gen ase bidjè ak bon jan kalite imaj segondè, nou rekòmande pou itilize solisyon transmisyon imaj dijital tankou DJI O 3.



Si ou ap chèche pou latansi ki ba anpil ak pri-efikasite, ou ka chwazi konbinezon transmisyon imaj analòg tankou foxeer ak TBS .



2. konpozisyon sistèm transmisyon imaj ak matche antèn

Yon sistèm transmisyon imaj konplè anjeneral gen ladan:

Kamera FPV (tankou CADDX RATEL, kamera DJI)



Videyo Transmetè (VTX)



Transmisyon imaj k ap resevwa modil (VRX, entegre nan linèt oswa modil endepandan)



Antèn (omnidirèksyonèl oswa direksyon)



Seleksyon antèn:

Antèn omnidirectional: apwopriye pou freèstil vole/kous, ak yon seri resepsyon siyal lajè;



Antèn direksyon: apwopriye pou long distans fotografi ayeryen, ak direksyon fò men ang etwat .



Asire w ke transmisyon an ak resepsyon itilize menm gwoup la frekans (tankou 5 . 8GHz) epi sèvi ak antèn ak menm direksyon an polarizasyon (tankou RHCP/RHCP).



3. lyen kontwòl: appariement kontwòl la remote ak reseptè a

Anplis de transmisyon imaj, sistèm kontwòl la se tou baz vòl FPV, ki detèmine "kontwòl sou aksyon an" nan abèy la . lyen kontwòl la se sitou ki konpoze de kontwolè a aleka ak reseptè a:

Pwotokòl kontwòl	Karakteristik
Sbus	Siyal tradisyonèl analòg, yon ti kras pi wo latansi
CRSF (feu)	Pwotokòl dijital, fò anti-entèferans
ELRS (Expresslrs)	Pwotokòl sous louvri, ki ba latansi ak long distans



Rekòmandasyon: Si ou ap chèche pou long distans ki ba latansi, ELRs oswa feu yo se solisyon yo endikap aktyèl, ak nan yon pakèt domèn adaptasyon ak abondan resous debogaj .



4. konfigirasyon referans konbine (analog vs dijital)

Bidjè/style	Rekòmande konbinezon konfigirasyon
Pou kòmanse kouran simulation	Kamera ratel + foxeer vtx + 5.8 GHz antèn omnidirèksyonèl
Koule endikap dijital	DJI O3 Air Unit + DJI Linèt Digital + LHCP Antèn
Ekstrèm koule travèse	ELRS Remote Kontwòl Link + Analog Imaj Transmisyon + Low Latency Resevwa Modil



Nan sistèm kontwòl vòl la nan dron FPV, ESC (elektwonik kontwolè vitès) ak kontwolè vòl antreprann travay debaz yo nan kontwòl motè ak jesyon atitid vòl . travay kolaborasyon yo detèmine vitès la repons, estabilite ak mouvman presizyon nan avyon an.



Chwazi motè a dwa se sèlman premye etap la . Si ou vle machin nan tout antye nan "vole san pwoblèm yo epi yo dwe kontwole stabl", ou dwe tou byen matche ak kontwolè a vitès elektwonik ak sistèm kontwòl vòl .



1. ESC (Electric Vitès Kontwolè) Seleksyon Rekòmandasyon

Fonksyon an nan ESC se ajiste pwodiksyon an twa-faz aktyèl ak kondwi motè a Thorne dapre PWM (oswa DSHOT) siyal la voye pa kontwolè a vòl . lè w ap chwazi ESC, peye atansyon a paramèt sa yo:

Pou egzanp: si aktyèl la pik nan motè a se 35A, li rekòmande yo sèvi ak yon ESC nan pi gran pase oswa egal a 40A; Si yo itilize yon batri 6s, ESC a dwe sipòte yon opinyon vòltaj nan 25V oswa pi wo .



2. pwen kle pou chwazi tablo kontwòl vòl

Kontwòl vòl la se "sèvo a" nan abèy la tout antye, pwosesis done Capteur (jiroskop, akseleromètr, elatriye .), kalkile kontwòl atitid, ak sorti siyal kontwòl nan ESC . lè w ap chwazi yon kontwòl vòl, li rekòmande yo peye atansyon a:

Pwen kle	ilistre
Pèfòmans processeur	Kontwolè a vòl F4 se apwopriye pou chak jou vole, pandan y ap kontwolè a vòl F7/H7 se apwopriye pou-wo fen kous ak sistèm transmisyon imaj .
Sipò firmwèr	Sipòte betaflight / inav / ardupilot
Kantite interfaces	Èske li konekte ase ESC, GPS, ki ap dirije, reseptè, elatriye .
Akò sipò	Konpatibilite ak pwotokòl chofè ESC, tankou Dshot, PWM, elatriye .
Mòd avyon	Sipòte plizyè mòd vòl ki gen ladan pwòp tèt ou-estabilizasyon/ang/atitid/manyèl, elatriye .



Rekòmandasyon endikap: F7 kontwolè vòl (tankou Matek F722, Holybro Kakute F7), ak konpatibilite fò ak pèfòmans ki estab, apwopriye pou pi diy FPV bezwen .



3. entegre integrated vs divize ESC

4- nan -1 ESC: kat-chanèl entegrasyon, soude senp, ekonomize espas, souvan itilize nan dron limyè-devwa;



4 ESCs endepandan: bon dissipation chalè endepandan, yo ka ranplase endividyèlman, apwopriye pou senaryo wo-pouvwa;

Matche sijesyon:

Ti ak mwayen-gwosè 5- pous dron → Chwazi 4- nan -1 ESC (tankou 45a Blheli _32) + F7 kontwolè vòl;



Lou-chaj/segondè-pouvwa vole abèy → Chwazi 60A endepandan ESC + H7 konbinezon kontwòl vòl;



4. Software konfigirasyon ak sijesyon debogaj

Apre w fin ranpli kontwòl vòl la + ESC pyès ki nan konpitè enstalasyon, ou toujou bezwen debug paramèt yo nan lojisyèl an:

Sèvi ak Betaflight Configurator Software pou mete PID, filtre paramèt, ak kat kanal;



Konfime ke anviwònman pwotokòl chofè ESC yo konsistan (tankou DSHOT600);



Ajiste koub Acct ak sansiblite jiroko matche ak style vole ou;



Sèvi ak karakteristik nan tès motè verifye volan, repons ak Vibration .



Konbinezon rezonab nan ESC ak kontwòl vòl pa ka sèlman asire operasyon an ki estab nan sistèm pouvwa a, men tou, fè avyon ou reponn pi vit ak kontwole plis san pwoblèm .



Lè w ap bati yon abèy FPV, chwazi yon sistèm batri 4S oswa 6S pral dirèkteman afekte repons lan vyolans, tan vòl, chofaj, ak estrateji matche motè nan abèy la tout antye . Chwa sa a se yon etap kle nan bati yon sistèm pouvwa .}



Ki sa ki 4s/6s?

"S" reprezante kantite strings batri:

4s=4 pil ityòm ki konekte nan seri, vòltaj la se sou 14.8v;



6s=6 pil ityòm ki konekte nan seri, vòltaj la se sou 22 . 2V.



Pi wo a vòltaj la, pi gwo a pouvwa a ki ka bay pou chak inite aktyèl . nan teyori, 6s yo gen pi fò vyolans ak ekonomis plis pouvwa, men kondisyon yo ki sistèm yo tou pi wo .



1. 4 S karakteristik karakteristik ak senaryo ki aplikab yo

Avantaj:

Fò konpatibilite pati ak ekipman rich antre nan nivo;



Pi ba jenerasyon chalè, mwens presyon sou ESC a ak motè;



Pri a se ki ba ak apwopriye pou débutan oswa lwazi vole .



Enpèfeksyon:

Aktyèl la se pi wo nan menm pouvwa a, ak kondisyon yo ki materyèl fil yo pi wo;



Konpare ak 6s, repons lan pouvwa se yon ti kras pi dousman .



Sijesyon tipik appariement:

Valè motè KV: 2300-2700kV



Modèl ki aplikab: VSD 2207, 2306



Pwopilsè: tankou 5145 twa-lam pwopilsè



2. 6 S karakteristik karakteristik ak senaryo ki aplikab yo

Avantaj:

Pi wo efikasite, mwens aktyèl nan vyolans lan menm;



Jenerasyon ki ba chalè ak repons vit, apwopriye pou kous ak alontèm vòl;



Sove plis batri ak pwolonje lavi a nan machin nan tout .



Enpèfeksyon:

Vòltaj la se wo, ki mete pi wo demand sou ESC a ak motè;



Pri a nan Pwodwi pou Telefòn se yon ti kras pi wo ak difikilte pou la nan debogaj ogmante .



Sijesyon tipik appariement:

Motè KV Valè: 1600-1900KV



Modèl ki aplikab: VSD 2306, 2807, 2812



Pwopilsè: tankou T5040, 51466



3. konbinezon komen konbinezon tab konparezon

Vole style	Sistèm Rekòmandasyon	Modèl Motor (KV Range)	elis	Karakteristik
Pou kòmanse	4S	2207 Motè Bwòs (1960kV)	5145	Ki estab ak fasil pou kontwole, apwopriye pou aprann
Vòl kous	6S	2306 Motè Bwòs (1800kV)	T5040	Fò vyolans, repons rapid, ak vòl pwisan
agresif freèstil	6S	2807 Motè Brushless (1750kV)	51466	Ki estab ak pwisan, sipòte milti-aksyon oblije chanje



Konsèy pratik:

Si ou ap chèche pou pri-efikasite, tan vòl, ak sitou vle pratike kontwòl, li rekòmande yo sèvi ak sistèm nan 4S premye;



Si ou ap chèche pou pèfòmans ekstrèm, tan vòl long, oswa plan yo patisipe nan evènman kous, 6s se endikap la epi ki gen pi gwo potansyèl .



Anvan ofisyèlman rasanble ak pran nan abèy la FPV, anpil pilòt yo pral ale nan yon "peryòd pratik similatè" . Sa a pa sèlman ekonomize depans ak diminye risk pou yo ekraze abèy la, men tou, vitès moute konpreyansyon nan lojik kontwòl ak aksyon yo ka fè fas a, ou ka fè fas a ou lè ou ka fè fas a, lè ou ka fè fas a, ou ka ede ou fè fas a, lè ou ka fè fas a. Konbinezon .



1. Poukisa fòmasyon similatè rekòmande?

FPV vole se diferan de òdinè GPS dron . Li mande pou pilòt yo gen yon ritm kontwòl amann ak sans nan direksyon . fòmasyon se esansyèl, espesyalman nan vitès travèse oswa freèstil vole .



Rekòmandasyon similatè komen:

Similatè	Karakteristik	Itilizasyon sijere
Leve soti	Rich sèn ak motè fizik tou pre machin reyèl	Gid debutan/avanse fòmasyon kous la
DRL similatè	Ki fèt pou kous, ak restorasyon tras reyèl	Vitès feyè pratik reyaksyon
Velocidrone	Sipòte kat gratis ak kapasite ajisteman paramèt fò	Avanse itilizatè debogaj style vòl



Pifò simulateur sipòte koneksyon dirèk ak USB contrôleur aleka (tankou FRSKY ak TBS CrossFire) . Li pi bon yo sèvi ak menm kontwolè a aleka kòm aparèy aktyèl vòl ou pou ke ou ka jwenn itilize nan santi a opere nan avanse .



2. valè ak itilizasyon zouti tès vyolans

Lè rasanble yon dron FPV, anpil itilizatè yo pa sèten si motè a apwopriye, oswa bezwen avèk presizyon kalkile rapò a vyolans-a-pwa ak melodi propulseur a . Nan moman sa a, yon kanpe vyolans se trè enpòtan .



Ki sa ki ka mezi a tès tès vyolans?

Maksimòm vyolans (inite: G)



Maksimòm aktyèl, pouvwa



Koub efikasite (vyolans/aktyèl/vòltaj relasyon)



KV mezire valè (verifye paramèt pwodwi)



Itilize rekòmande:

Zouti si ou vle gen ladan RCBenchmark ak Dyne kanpe tès;



Anvan tès la, asire w ke batri a se ase ak ranje a Acct ESC ajiste byen;



Ka menm motè a dwe itilize ak elis miltip pou konparezon yo chwazi pi bon konbinezon an .



Bati yon abèy ideyal FPV se pi plis pase jis rasanble pati . Li se yon atizay nan konbine teknoloji, ki egzije ou fè konbinezon rezonab nan motè, elis, ESCs, kontwòl vòl, pil, transmisyon imaj, elatriye . nan mitan yo, seleksyon an nan motè se patikil



VSD: Bay solisyon ki estab pouvwa pou itilizatè FPV

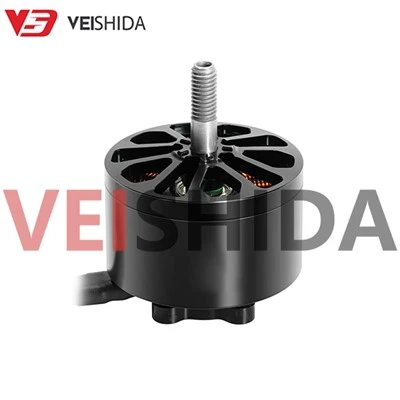

Si ou enkyete w sou chwazi yon motè, VSD bay yon varyete de pèfòmans-wo motè bwòs ki apwopriye pou diferan kalite dron FPV . Men kèk rekòmandasyon tipik:

modèl	Valè kV	Karakteristik	Aplikab konfigirasyon
VSD 2207 Motè bwòs	1960KV	Reponn, konsepsyon ki lejè	4s antre-nivo kous, flè vole kalite jeneral
VSD 2306 Motè bwòs	1800KV / 2400KV	Balans eksplozif pouvwa ak sansiblite	Tou de 4s ak 6s vèsyon yo konpatib
VSD 2807 Motè bwòs	1350kv / 1750kV	Segondè koupl, apwopriye pou vole aksyon	6s jwè avanse, vòl konplèks
VSD 2812 Motè bwòs	900kv	Ki estab ak efikas	Fotografi ayeryen oswa konfigirasyon long-andirans pi pito



Tout motè VSD yo te pase tès balanse strik, gen desen bobin wo-efikasite, sipòte personnalisation pèsonalize, epi yo te pran yon bon repitasyon nan plizyè pwojè enstalasyon FPV atravè mond lan .
