VSD 3115 900 KV FPV Motè



3115 motè a bwòs ki te pwodwi pa VSD, ki gen konpòtman egzanplè 3115 motè 900kV, se yon motè rotor ekstèn ak pèfòmans ekselan ak estrikti ki estab, optimisé pou aplikasyon pou abèy FPV .



Sa a se motè bati sou yon Φ31mm × 15mm estrikti nwayo fè, ak avantaj miltip nan lejè, efikasite segondè ak pèt ki ba {{2}



Nwayo paramèt teknik

Voltage (lipo)	Pouvwa (max)	Kouran (max)	Kv	Pa gen chaj aktyèl (10V)	Dyamèt arbr ekstèn	Kantite poto plas
6s	1701	72.27	900	＜2.0A	5mm	12N/14P
Entèrfaz rezistans entèn yo	gwosè debaz	Gwosè motè	Klas tanperati a	Fil silicone	Pwa motè (ki gen ladan fil)

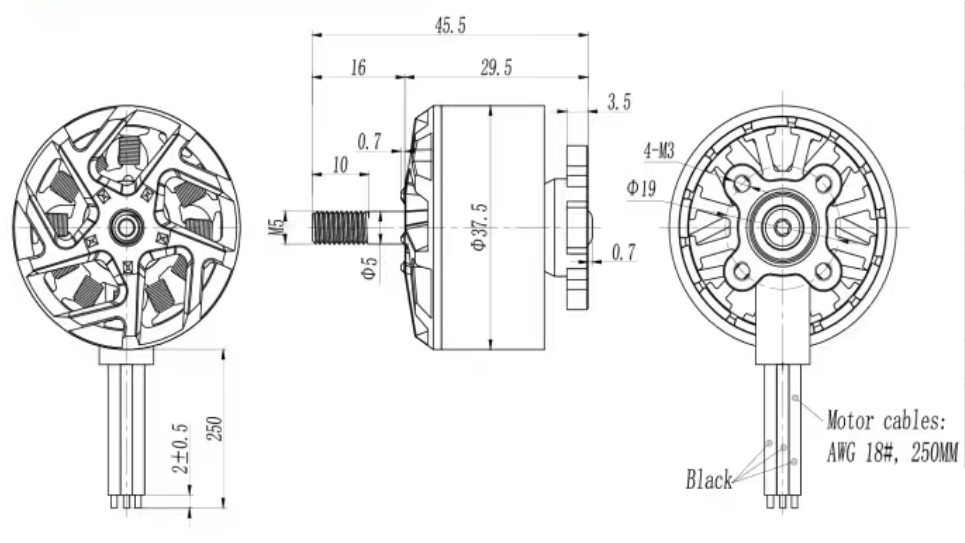

46mΩ	Φ31mm × 15mm	Φ37.5mm × 45.5mm	H	18AWG/250mm	115±3



Customize bezwen	Wi/non
Fil Longè	Wi
Fil koulè	Wi
Kv	Wi
Gwosè motè	Non
Stator monte twou	Non
Koulè rotor	Wi
Koulè stator	Wi
Koulè koki	Wi



VSD 3115 Design Motor



VSD 3115 motè a bwòs se lajman itilize ak elis endikap tankou GF1050, HQ9X4 . 5, ak HQ10x5, epi yo ka satisfè kondisyon yo ki konbinezon nan karakteristik vòl diferan . nan aplikasyon aktyèl, ak tout bagay sa yo, epi yo ka fè yon bagay ki fè yo.



Nou itilize VSD 3115 motè (900kV) ak twa elis tipik: GF1050, HQ9X4 . 5, ak HQ10X 5. nou fè tès aktyèl anba 6S ekipman pou pouvwa ak 80A ESC, epi li te jwenn diferans yo pèfòmans anba konbinezon lam diferan.



1. GF1050: maksimòm vyolans, apwopriye pou vòl long dire

Lè motè a VSD 3115 se pè ak pwopilsè a GF1050, li sorti 3727g vyolans nan Acct plen, ak yon aktyèl nan 68 . 9a, yon pouvwa nan 1402 . 8W, ak yon vitès nan 14022rpm. Efikasite nan konbinezon sa a se kòm yon wo 6.41 g/w nan 30% Acct, ki se pi efikas la nan twa konbinezon yo.



Li se apwopriye pou tribin ki mande pou pi long andirans ak vyolans ki estab, tankou fotografi ayeryen milti-rotor ak dèllin elektrik .



2. Hq9x4.5: ki pi ba aktyèl, apwopriye pou chaj mwayen ak vòl fleksib

Lè pè ak HQ9X4 . 5, motè a 3115 jenere 2780g vyolans nan 100% Acct, 50 . 4a aktyèl, 1096.8W pouvwa, ak 13052rpm vitès. Nan Acct ki ba, efikasite a ka rive jwenn 5.85 g/w, konsomasyon an enèji an jeneral ki ba, ak tanperati a opere se tou ki pi ba a, sèlman 86 degre.



Apwopriye pou aplikasyon ki mande pou sansiblite kontwòl, tankou FPV kous ak dron fòmasyon .



3. HQ10x5: lage pouvwa ki pi konplè, apwopriye pou senaryo vyolans segondè

HQ10x5 bay yon chaj tou pre valè a pik pou motè a 3115, ak yon vyolans mezire nan 3503g, yon aktyèl ki rive jiska 72 . 3a, yon pouvwa nan 1701 . 3W, ak yon vitès nan 12786rpm. Konbinezon sa a ka lage pèfòmans maksimòm motè a, men tanperati a leve byen vit, ak tanperati tès la rive nan 107 degre.



Apwopriye pou senaryo ki mande pou gwo vyolans, tankou tribin van ki reziste ak limyè-chaj transpò dron .



Twa konbinezon sa yo kouvri yon varyete de senaryo l 'soti nan chaj limyè ak efikasite segondè nan chaj lou ak segondè vyolans . itilizatè yo ka chwazi fleksiblman selon kondisyon pwojè {{1}



VSD 3115 ak twa kalite tab done spirulina tès

Non .	Tès ajisteman elektrik	Elis	Akseleratè	Voltage (V)	Kouran (a)	Vyolans (g)	Vitès (rpm)	Pouvwa (W)	Efikasite (G/W)	Tanperati
1	80A ESC	GF1050	30%	23.98	3.1	475	5416	74.1	6.41	91
			40%	23.95	6.1	840	6939	145	5.79
			50%	23.92	11.9	1329	8610	285.6	4.65
			60%	23.86	20.5	1900	10225	488	3.89
			70%	23.80	30.2	2441	11507	719.4	3.39
			80%	23.71	42.7	2984	12628	1012	2.95
			90%	23.65	55.6	3418	13458	1315	2.6
			100%	23.56	68.9	3727	14028	1622.4	2.3
2		Hq9x4.5	30%	23.99	2.3	325	5850	55.6	5.85	86
			40%	23.97	4.2	562	7475	101.6	5.52
			50%	23.95	7.9	894	9256	188.9	4.73
			60%	23.92	12.9	1303	11028	309.7	4.21
			70%	23.87	19.3	1724	12601	460.2	3.75
			80%	23.81	28.5	2242	14292	678.3	3.31
			90%	23.74	38.3	2730	15575	908.1	3.01
			100%	23.67	50.4	3233	16846	1193.1	2.71
3		Hq10x5	30%	23.97	3.4	517	5304	82.2	6.29	107
			40%	23.95	6.8	882	6751	161.8	5.45
			50%	23.92	12.6	1359	8230	300.2	4.53
			60%	23.84	23.7	2006	9811	564.6	3.55
			70%	23.77	34.2	2516	10969	813.8	3.09
			80%	23.68	47.6	2988	11876	1126.6	2.65
			90%	23.63	60.1	3305	12440	1420	2.33
			100%	23.54	72.3	3503	12786	1701.3	2.06

Tanperati motè a se tanperati a nan ki motè a kouri pou {{0}



Avèk 900kV konfigirasyon, jiska 1701W pwodiksyon pouvwa ak estrikti ki estab elektwomayetik, VSD a 3115 motè bwòs se pa sèlman apwopriye pou jeneral tribin FPV, men tou, montre pèfòmans serye nan scénarios plizyè pwofesyonèl {{3} platfòm .



1. Mwayen FPV abèy

Pou dron gwosè mwayen ki mande pou bon repons vyolans ak kontwòl fleksib, motè a 3115 900kV konbine avèk GF1050 la oswa HQ9X4 . 5 pwopilsè ka reyalize rapid dekolaj ak kontwòl amann, epi li se apwopriye pou gwo vitès misyon vòl tankou travèse forè ak kwazyè kous.



2. Fotografi ayeryen ak sondaj sou milti-rotor

Lè pè ak HQ10x5 oswa 10x6 elis, motè a ka pwodiksyon ki estab ak efikas vyolans, apwopriye pou tribin sondaj ayeryen ekipe ak kamera, lidar oswa modil RTK . ki ba konsomasyon aktyèl pote tan vòl, ki se favorab pou pèfòmans gwo-zòn akizisyon imaj {ou 6 {} {6 {2 {Yess {6 {2 {2 {Ye ki favorab pou 3 3 akizisyon imaj yo.



3. elektrik fiks ak tribin VTOL

Nan glisman avyon oswa vètikal pran-off ak tribin aterisaj, pwa a limyè ak efikasite segondè nan 3115 motè a bwòs yo patikilyèman enpòtan {{2}



4. dron transpò limyè-chaj

Si ou bezwen pouse kèk ti charj pou transpò pwen-a-pwen, motè a 3115 ak yon pwopilsè-wo-anplasman (tankou Gemfan 10x6) ka lage pi fò rale fòs pou aplikasyon pou tankou transpò kago limyè, livrezon batri, koleksyon dlo, elatriye ., ak ase kapasite pote ak estabilite {{7 {}



5. ansèyman, rechèch ak platfòm devlopman Customized

Inivèsite, enstiti rechèch oswa integrateurs sistèm dron souvan chwazi 3115 motè bwòs kòm sistèm nan pouvwa pou tès oswa tribin eksperimantal paske nan estrikti estanda yo, enstalasyon fleksib, gwo pouvwa pouvwa, epi yo ka fleksibl matche ak yon varyete de kontwòl vòl ak desen estriktirèl .



Atravè tès adaptabilite nan senaryo diferan, VSD a 3115 motè dron pa sèlman satisfè atant nan pèfòmans, men tou, fè eksepsyonèlman nan alontèm estabilite opere ak jesyon tèmik . Li apwopriye pou tribin vòl divès kalite ak kondisyon klè pou vyolans, pwa ak konsomasyon pouvwa .}



Nan 6s mache mwayen ki menm gwosè ak dron mache a, 3115 motè spesifikasyon yo lajman itilize . 3115 motè 900kV a te lanse pa VSD se siyifikativman siperyè nan pwodwi konpetisyon komen nan menm nivo an tèm de efikasite elektwomayetik, kapasite kontwòl, pwosesis yo, elektwonik, elektwonik, ak egzijans pou akimile, epi yo ka fè yon ti tan, elektwomaj, epi yo ka fè yon ti tan pou yo te fè kontwòl, elatriye pou yo te fè yon sèl, epi yo te gen yon bagay ki pi wo pou yo te gen pou yo pa gen okenn. Konsistans .



Konparezon pèfòmans debaz ak motè endikap 3115

Espesifikasyon	VSD 3115-900 KV	T-motè mn 3115-900 kV	Sunnysky x 3115-920 kV
Pouvwa maksimòm	1701W	1400W	1300W
Maksimòm aktyèl	72.27A	60A	55A
Non-chaj aktyèl (10V)	＜2.0A	2.2A	2.1A
Rezistans faz-a-faz	46mΩ	55mΩ	60mΩ
Pwa motè	115±3g(含线)	120g	122g
Gwosè debaz	Φ31mm × 15mm	Φ30 × 15mm	Φ30 × 15mm

3115 motè bwòs VSD a gen avantaj nan pouvwa pwodiksyon, kontwòl konduktiviti tèmik ak kontwòl pwa, epi li se patikilyèman apwopriye pou kondisyon wo-chaj tankou vòl alontèm oswa souvan kòmanse ak arè .



Pwosesis detay avantaj

Bobin likidasyon pwosesis optimize: segondè-dansite milti-strand emaye fil likidasyon se itilize diminye jenerasyon chalè ak amelyore itilizasyon pèt kwiv;



Modènize Materyèl asye mayetik: Segondè konsistans N45SH asye mayetik yo itilize, ki gen plis ki estab rezistans tanperati ki wo;



Egzak ajisteman balans dinamik: Chak motè se dinamikman balanse ak kalibre nan faktori a, ki asire operasyon douser ak pi ba Vibration .



Se konfigirasyon fil silicone a estanda: 250mm long 18AWG kab segondè-tanperati, ki se pratik pou tout fil elektrik la machin ak konsepsyon chalè dissipation .



Fidbak tès aktyèl vòl

Nan pwojè kliyan miltip (tankou mwayen-gwosè sondaj ak kat milti-rotor, jimo-rotor abèy FPV, elatriye .), se VSD 3115 motè a matche ak HQ10x5 elis ak Powered by 6s 6s, .. kontinyèlman pou plis pase 30 minit san yo pa fidbak echèk .



Konsistans pwodwi ak kapasite livrezon

Kontrèman ak kèk mak ki gen KV drift ak motè arbr presizyon pwoblèm akòz diferans ki genyen nan pwodiksyon lo, VSD aplike 100% enspeksyon faktori sou chak pakèt 3115 motè bwòs asire ke se erè nan konsistans KV kontwole nan ± 2%, anpil amelyore machin an jeneral debogaj efikasite ak kontwòl vòl {{3



Si ou ap chèche pou yon sistèm mwayen ki menm gwosè ak UAV ak estabilite fò, efikasite segondè, ase vyolans ak lajè adaptabilite, 3115 motè a 900kV te lanse pa VSD yo pral chwa konfyans ou .



Si yo itilize nan kous FPV, fotografi ayeryen ak kat, elektrik zèl fiks, VTOL vètikal pran-off ak tribin aterisaj, oswa kòm eleman nan pouvwa nwayo nan rechèch syantifik ak ansèyman, oswa pwojè entegrasyon UAV, VSD 3115 motè a ka bay nan mache yo ki dire lontan, ki gen plis tan.



Kòm yon manifakti motè bwòs pwofesyonèl, VSD pa sèlman bay pèfòmans-wo 3115 pwodwi seri motè abèy, men tou sipòte KV valè personnalisation, liy longè personnalisation, personnalisation logo ak rapò tès pakèt ki baze sou kondisyon aplikasyon, ede divès kalite abèy R & D ak konpayi fabrikasyon diminye sik la devlopman ak amelyore pwodwi konpetitivite .



Kontakte nou kounye a pou jwenn echantiyon, sijesyon seleksyon motè oswa plan koperasyon, epi kite motè a 3115 bwòs ede ou reyalize yon sistèm vòl pi estab, pwofesyonèl ak pwisan!
