Ki sa ki se motè Brushless DC
Kite yon mesaj
kisa ki motè dc brushless
A motè DC san bwòs (BLDC)se yon pwodwi mechatronic tipik ki gen ladann yon kò motè ak yon chofè. Yo rele li tou yon "commutator mwens motè" paske li pa gen okenn bwòs ak pa gen okenn commutator (oswa bag pèseptè).
Istwa a nan motè brushless dat tounen nan diznevyèm syèk la. Nan tan sa a, envanteur Ameriken Nikola Tesla te envante motè asynchrone a an 1887. Malgre ke kèk refere a motè asynchrone a kòm "youn nan predesesè motè brushless la," limit teknolojik yo nan tan an te fè devlopman motè a yon pwosesis relativman dousman. . Li pa t 'jouk nan mitan 19yèm syèk la ke yon zouti nan teknoloji motè ki te fèt ak envansyon ak aplikasyon nan tranzistò a. Atravè itilizasyon sikwi komitasyon tranzistò olye pou yo bwòs tradisyonèl ak komutatè, motè DC elektwonikman te fèt ofisyèlman. Nouvo motè brushless sa a pa sèlman genyen batay defo teknik motè asynchrone, men tou anpil amelyore efikasite ak fyab.
Sèjousi, motè DC brushless lajman itilize nan jaden zouti elektrik, aparèy nan kay la ak automatisation endistriyèl akòz avantaj li yo nan efikasite segondè, antretyen ki ba ak lavi ki long.
Ki diferans ki genyen ant motè dc bwose ak brushless
1. Mòd règleman vitès
Brushless motè ka ranplase tradisyonèl motè DC fwote pou règleman vitès, e menm ranplase sistèm règleman vitès varyateur + motè varyateur oswa asynchrone motè + redukteur. Li pa bezwen ekipman chanjman vitès adisyonèl ak dirèkteman reyalize règleman vitès efikas.
2. Bwòs kabòn ak konstriksyon bag glise
Motè bwose sèvi ak bwòs kabòn ak bag glise pou reyalize transmisyon enèji elektrik, ak pati sa yo pral chire ak itilizasyon, ogmante travay antretyen. Motè Brushless, nan lòt men an, elimine bwòs yo kabòn ak estrikti bag glise, elimine mete nan ak chire nan eleman sa yo ak amelyore lavi sa a ki sèvis ak fyab nan motè a.
3. ba-vitès, gwo pouvwa operasyon
Motè Brushless ka reyalize gwo pwodiksyon pouvwa nan vitès ki ba epi yo ka dirèkteman kondwi gwo chay san yon redukteur vitès, diminye konpleksite a ak gwosè ekipman mekanik.
4. Volim ak pwa
Motè Brushless yo piti ak lejè, men yo gen yon pwodiksyon pouvwa trè wo, ki ba yo yon avantaj nan aparèy pòtab ak kontra enfòmèl ant.
5. Karakteristik koupl
Motè a brushless gen karakteristik koupl ekselan, espesyalman nan vitès ki ba ak mwayen. Gwo koupl demaraj li yo ak aktyèl ba kòmanse fè li apwopriye pou senaryo aplikasyon ki mande souvan kòmanse ak kanpe.
6. Règleman vitès ak kapasite surcharge
Motè brushless gen fonksyon règleman vitès stepless, pakèt règleman vitès, e li gen gwo kapasite Surcharge, adapte ak yon varyete kondisyon travay konplèks.
7. Kòmanse ak frenaj karakteristik
Motè Brushless ak bon karakteristik demaraj mou ak arè mou ka elimine nesesite pou aparèy frenaj tradisyonèl mekanik oswa elektwomayetik, plis senplifye konpleksite sistèm lan.
8. Efikasite ak konsèvasyon enèji
Motè Brushless yo trè efikas paske pa gen okenn bwòs kabòn oswa pèt eksitasyon. An menm tan an, paske motè brushless elimine nesesite pou rediksyon vitès milti-etap, ekonomi enèji konbine yo ka 20% a 60% oswa menm pi wo.
9. Fyab ak estabilite
Motè Brushless yo ki estab, fasil pou repare ak kenbe, adaptab, epi fè byen nan yon varyete anviwònman piman bouk, tankou okazyon aksidante ak vibre.
10. bri ak tout lavi
Motè Brushless yo kouri pi trankil ak douser, ak mwens Vibration ak bri, epi yo gen yon lavi sèvis ki pi long pase motè bwose paske pa gen okenn bwòs kabòn yo mete deyò.
11. Etensèl ak eksplozivite
Motè bwose yo ka jenere etensèl akòz kontak bwòs kabòn, tandiske motè brushless pa gen pwoblèm sa a epi yo patikilyèman apwopriye pou kote pwoteksyon eksplozyon obligatwa. Anplis de sa, motè brushless ka chwazi ak swa trapezoidal oswa sinusoidal jaden mayetik jan sa nesesè pou plis optimize pèfòmans.
ki jan motè elektrik dc brushless travay
Apre w fin konprann konsèp debaz yo ak avantaj motè brushless DC, nou ta dwe konprann tou ki jan li fonksyone. Kontrèman ak motè tradisyonèl bwòs, li itilize yon sistèm kontwòl elektwonik pou kontwole aktyèl ak komitasyon pou kondwi rotor la. Sa ki anba la a se yon entwodiksyon sou ki jan yon motè DC brushless travay ak eleman prensipal li yo.
1. Sistèm komitasyon elektwonik
Karakteristik santral yon motè DC brushless se absans bwòs ak komutatè mekanik yo jwenn nan motè konvansyonèl yo. Olye de sa, gen yon sistèm komitasyon elektwonik, ki kontwole pa yon asanble PCB. Sistèm nan chanje direksyon aktyèl la selon pozisyon rotor la, kidonk pèmèt wotasyon kontinyèl rotor la. Pozisyon rotor la anjeneral kontwole pa mwayen detèktè Hall oswa lòt detektè pozisyon, ak kontwolè elektwonik la kontinyèlman ajiste aktyèl la likidasyon dapre siyal yo Capteur.
2. Entèraksyon stator-rotor
Se stator la nan yon motè DC brushless fiks epi li konsiste de yon nwayo stator ak likidasyon blese alantou li. Lè kouran pase nan enroulement yo, yon wotasyon chan mayetik pwodwi. Sa a chan mayetik ki te pwodwi pa stator la reyaji ak leman yo (leman pèmanan) nan rotor la kondwi rotor la.
Stator:Enroulement stator yo pwodui yon jaden elektwomayetik ki wotasyon ak aktyèl la, ki kondwi pa yon kontwolè elektwonik komitasyon.
Rotor:Rotor la konsiste de leman ak yon nwayo rotor. Lè chan elektwomayetik stator la chanje, leman pèmanan sou rotor la sibi fòs atire ak repouse epi yo kòmanse vire.
3. Etap kle nan operasyon
Kòmanse:Lè aktyèl la pase nan enroulement stator, chan mayetik ki te pwodwi pa enroulement stator interagir ak leman pèmanan sou rotor a, générer yon couple ki kòmanse rotor k ap vire. Motè Brushless gen gwo koupl kòmanse ak relativman ba aktyèl kòmanse.
Operasyon san chaj:Nan absans yon chaj ekstèn, motè a opere nan yon efikasite segondè ak kontwolè elektwonik la ajiste aktyèl la nan likidasyon yo dapre fidbak nan Capteur kenbe rotor la k ap vire piti piti.
Kouri anba chaj:Lè motè a konekte ak yon chaj, rotor la ap jenere plis koupl pou simonte chay la. Komitatè elektwonik la otomatikman ajiste aktyèl la dapre chanjman chaj yo, asire ke motè a kouri san pwoblèm anba chaj diferan.
4. Karakteristik koupl ak règleman vitès
Brushless DC motè bay karakteristik koupl ekselan, espesyalman nan vitès ki ba ak mwayen. Akòz fonksyon regilasyon vitès stepless ak ranje vitès lajè, motè a kapab kenbe yon pwodiksyon koupl ki estab nan diferan vitès. Karakteristik sa a fè motè BLDC apwopriye pou yon pakèt aplikasyon ki mande kontwòl wo-presizyon, tankou automatisation endistriyèl ak zouti pouvwa.
5. Avantaj nan kontwòl elektwonik
Lavi ak efikasite nan motè BLDC yo amelyore anpil akòz sistèm elektwonik komitasyon ki ranplase bwòs kabòn yo ak komutatè nan motè konvansyonèl yo. Pa gen bwòs pou mete deyò nan motè a, diminye kondisyon antretyen, osi byen ke diminye bri ak entèferans elektwomayetik. Anplis de sa, kontwolè elektwonik la pèmèt demaraj mou ak sispann mou, sa ki lakòz operasyon douser nan motè a ak mwens enpak sou estrikti mekanik la.
ki jan fè yon motè dc brushless

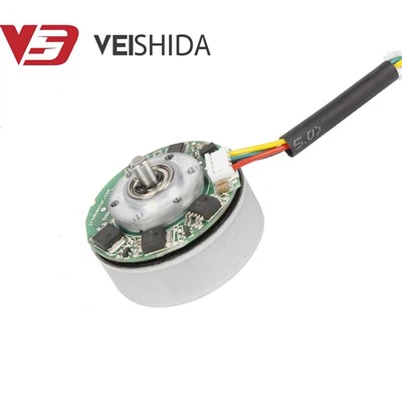

Nan pwosesis fabrikasyon yon motè dc brushless, asanble eleman kle yo se baz pou asire operasyon efikas motè a. Sa ki anba la a se yon estrikti tipik ak pwosesis fabrikasyon nan youn nan (VSD) entèn rotor nou an brushless dc motè.
Entwodiksyon nan eleman prensipal yo
1. kouvèti fen devan 2. lojman 3. likidasyon 4. nwayo stator
5. leman pèmanan 6. nwayo rotor 7. bobin likidasyon dèyè ak bobin likidasyon devan 8. asanble pcb
9. BEARINGS devan ak BEARINGS aryè 10. kouvèti fen dèyè 11. Arbr 12. Espas ak bag kenbe
pwosesis fabrikasyon
Asanble asanble stator
Premyèman, nwayo a stator fiks nan lojman an, ki te swiv pa likidasyon likidasyon yo sou nwayo a stator ak lè l sèvi avèk bobin devan ak dèyè likidasyon pou ranje enroulement yo pou asire ke bobin yo aliyen nètman epi yo pa afekte pa vibrasyon ekstèn oswa friksyon. Apre likidasyon an fini, asanble PCB a konekte pou bay sipò pou règleman aktyèl la ak kontwòl motè a.
Rotor asanble asanble
Leman pèmanan yo enstale sou nwayo a rotor asire yon anfòm sere. Nwayo rotor la fiks sou arbr a pou asire yon espas egzak ant leman pèmanan yo ak enroulement stator yo pou asire aksyon efikas jaden mayetik la.
Asanble BEARINGS ak lòt sipò
Enstale BEARINGS yo devan ak dèyè sou bouchon nan fen devan ak bouchon dèyè pou sipòte wotasyon an lis nan arbr motè a. Epitou, enstale espas yo ak bag menen an plas pou asire ke BEARINGS yo ak lòt pati yo an sekirite epi yo pa lach.
Ranpli asanble machin
Rasanble ka a, stator, rotor, arbr ak bouchon fen devan ak dèyè ansanm nan sekans. Asire ke chak pati adapte byen, espesyalman diferans ki genyen ant stator la ak rotor yo ta dwe jisteman ajiste pou asire operasyon efikas nan motè a.
Tès ak debogaj
Apre yo fin rasanble motè a, yo teste motè a pou operasyon an, ki gen ladan tès san chaj, tès chaj ak tès karakteristik koupl, pou asire ke motè a satisfè kondisyon konsepsyon yo epi opere san pwoblèm san okenn anòmal.
ki jan yo tcheke yon motè dc brushless
Yo nan lòd yo asire bon operasyon ak pèfòmans ki estab nan yon motè ki byen fè brushless DC, li nesesè yo tcheke estati a nan motè a detanzantan. Sa ki annapre yo se metòd komen pou tcheke yon motè dc san bwòs:
1. Tès san chaj
Tès la pa chaj se tcheke operasyon an nan yon motè DC brushless lè pa gen okenn chaj ekstèn konekte asire ke motè a pral kòmanse ak kouri byen. Etap yo se jan sa a:
Etap tès yo:
Konekte motè a ak ekipman pou pouvwa kondwi a, pa kenbe okenn chaj ekstèn.
Piti piti ogmante vòltaj la antre epi obsève si motè a ka kòmanse san pwoblèm.
Monitè vitès motè a ak aktyèl opere pou asire ke vitès motè a ak aktyèl yo nan seri nòmal pou vòltaj la rated.
Pwen kontwòl:
Èske motè a kouri san pwoblèm sou tout ranje vòltaj la.
Èske gen nenpòt bri nòmal oswa surchof pandan demaraj.
Kit aktyèl la san chaj satisfè kondisyon teknik yo, si aktyèl la pa chaj twò gwo, li ka endike ke gen yon fay nan likidasyon an oswa kous la.
2. Tès chaj
Tès chaj la se tcheke pèfòmans nan motè a anba chaj asire ke li ka satisfè kondisyon yo konsepsyon. Operasyon espesifik yo se jan sa a:
Etap tès yo:
Konekte motè a ak chaj ekstèn tankou kondui, ekipman oswa aparèy tès.
Kouri motè a anba kondisyon chaj diferan epi anrejistre vitès, koupl ak aktyèl motè a.
Piti piti ogmante chay la epi obsève repons ak estabilite motè a anba chay diferan.
Pwen kontwòl:
Kit motè a kapab operasyon lis kontinyèl nan chaj rated.
Èske aktyèl motè a ak koupl chanje jan yo espere lè chaj la ogmante.
Tcheke pou vibrasyon nòmal, surchof, oswa bri, epi asire w ke motè a pa degrade anba chaj.
3. Tès karakteristik koupl
Tès karakterizasyon koupl se evalye pwodiksyon koupl yon motè DC brushless nan diferan vitès pou asire ke motè a kapab bay ase pouvwa pandan demaraj ak operasyon.
Etap tès yo:
Sèvi ak ekipman mezi koupl pou kontwole pwodiksyon koupl motè a nan diferan vitès ak chaj.
Teste koupl la kòmanse nan motè a pou asire ke gen ase koupl ak yon aktyèl ba kòmanse.
Teste karakteristik koupl motè a nan operasyon vitès ki ba ak mwayen pou tcheke si kondisyon konsepsyon yo satisfè.
Pwen kontwòl:
Kit gen ase koupl kòmanse pandan demaraj pou asire ke ekipman an ka kòmanse fèt san pwoblèm.
Kit koupl la rete estab nan vitès ki ba ak mwayen, epi si li apwopriye pou kondisyon yo opere nan motè a pou yon peryòd tan ki long.
Si wi ou non yon pwodiksyon koupl enstab rive pandan tès la ka gen rapò ak yon echèk likidasyon oswa kontwòl sikwi.
Atravè twa tès ki anwo yo, ou ka fondamantalman jwenn yon konpreyansyon konplè sou pèfòmans motè brushless DC pou asire ke li ka travay estab ak fyab nan diferan kondisyon fonksyònman. Enspeksyon regilye yo ede dekouvèt pwoblèm potansyèl yo ak pwolonje lavi sèvis motè a.
