Ki sa ki se yon motè DC

Nan endistri modèn ak lavi, byenke nou pa ka wè motè, nou fè fas ak yo chak jou, ak motè DC yo se yon sèl ki pi klasik ak komen. Si li se fanatik lakay ou elektrik, jwèt timoun yo, eswi glas, oswa menm sous la pouvwa dèyè yon otomatik ki fonksyone bra Robotics, li ka kondwi pa yon motè DC.



Se konsa, ki sa ki yon motè DC? Senpleman mete, li se yon aparèy ki konvèti DC enèji elektrik nan enèji mekanik. Malgre ke istwa a nan motè DC ka remonte tounen nan 19yèm syèk la, li pa te elimine pa fwa yo. Olye de sa, li kontinye ap aktif nan jaden yo nan kondui ti ak kontwòl-wo presizyon. Avèk devlopman nan teknoloji kontwòl elektwonik, ki kalite motè DC yo toujou anrichi, tankou motè DC fwote, motè DC bwòs, motè Coreless DC, motè Kovèti pou, elatriye diferan kalite yo apwopriye pou senaryo diferan ak ekipman.



Nan atik sa a, nou pral pran ou nan prensip yo, estrikti yo, ak klasifikasyon konplètman konprann mekanis nan k ap travay ak senaryo aplikasyon nan DC Motors, ede ou byen vit jwenn te kòmanse ak sa a pwodwi elektwo enpòtan.





Ki jan DC Motors travay: Ki jan jaden mayetik ak kouran pwodwi wotasyon?

Pou konprann prensip k ap travay nan yon motè DC, nou ka rezime li nan yon sèl fraz: koule aktyèl nan fil la, se fil la sibi fòs nan jaden an mayetik, kidonk kondwi rotor a Thorne.



Nan lòt mo, yon motè DC se tankou yon "faktori konvèsyon enèji": li resevwa DC pouvwa ki sòti nan yon sous pouvwa, ak Lè sa a, jenere koupl elektwomayetik nan entèn la zam likidasyon anba aksyon an nan jaden an mayetik, kidonk kondwi pati a mekanik Thorne.

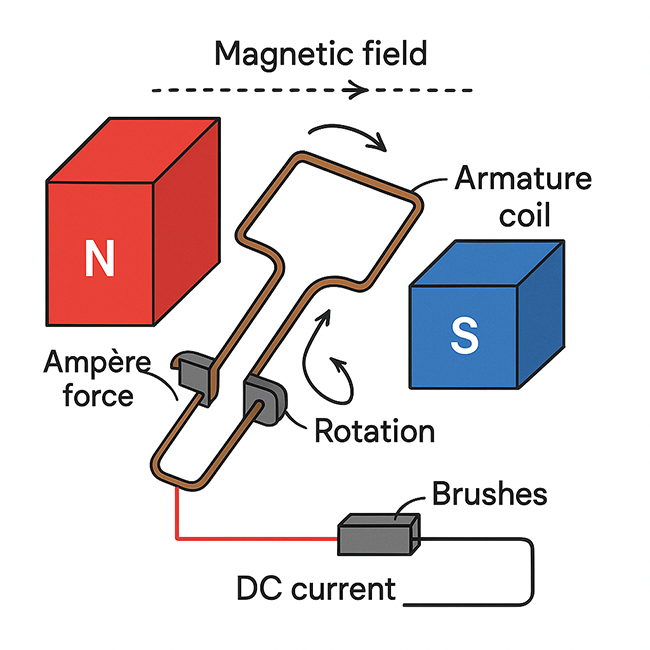

K ap travay prensip dyagram



Poukisa li ka Thorne? Prensip la aktyèlman soti nan "règ la bò gòch"

Lè aktyèl pase nan yon fil nan yon jaden mayetik, fil la pral sibi yon fòs pèpandikilè ak direksyon aktyèl la ak jaden an mayetik. Sa a se pi popilè "Ampere fòs la". Ou ka sèvi ak "règ la bò gòch" detèmine direksyon nan fòs la.



Nan yon motè DC, fòs sa a aji sou anwoulman miltip sou zam la, finalman convergent nan yon fòs kontinyèl wotasyon.



Commutator: kle nan wotasyon kontinyèl

Men, gen yon pwoblèm: si bobin la toujou kenbe yon direksyon nan jaden an mayetik, motè a ap sispann apre mwatye yon vire. Yo nan lòd yo rezoud pwoblèm sa a, se yon aparèy trè kritik ajoute nan motè a DC - commutator la.



Commutator a pral kontinyèlman chanje direksyon aktyèl la pandan wotasyon nan zam la, se konsa ke bobin a toujou fòse nan menm direksyon an nan jaden an mayetik, kidonk reyisi wotasyon kontinyèl.



Estrikti sa a ki senp epi efikas se youn nan rezon enpòtan poukisa motè DC yo lajman itilize. Si ou vle konnen plis: Poukisa jaden aktyèl ak mayetik jenere koupl? Ki jan commutator a aktyèlman reyalize komutasyon? Ki jan pwosesis la fòs armature reyalize pwodiksyon kontinyèl? Lè sa a, ou ka li atik sa a "Prensip la k ap travay nan DC Motors: konbinezon an bèl bagay nan jaden mayetik ak aktyèl"





Ki sa ki se yon motè DC te fè nan? Kite m 'montre ou eleman kle yo

Malgre ke gen anpil kalite motè DC (tankou fwote, bwòs, leman pèmanan, elatriye), estrikti debaz yo yo apeprè menm jan an. Ann pran yon motè DC fwote kòm yon egzanp yo konprann eleman debaz li yo ak fonksyon youn pa youn.



1. Armature: karaktè prensipal la nan konvèti enèji elektrik nan enèji mekanik

Armature a se yon pati nan wotasyon nan motè a, anjeneral ki konpoze de yon nwayo fè ak fil kwiv blesi bò kote l '. Li se mete sou bobin a, ak lè dirèk aktyèl pase nan zam la, li jenere koupl anba aksyon an nan jaden an mayetik, kidonk kondwi motè a Thorne.



Armature a se tou de "fen pouvwa a pwodiksyon" ak konpayi asirans lan dirèk nan fòs elektwomayetik. Konsepsyon li yo afekte efikasite ak pèfòmans motè a.



2. Commutator: yon "switch" ki pèmèt wotasyon kontinyèl

Commutator a se yon aparèy ki konekte zam yo ak bwòs yo, anjeneral yon bag an kwiv segmenté. Fonksyon li se otomatikman chanje direksyon aktyèl la lè zam la wotasyon, kidonk kenbe zam la wotasyon kontinyèlman. Li se yon eleman endispansab nan motè fwote.



3. Bwòs: pon kondiktè

Bwòs la se yon eleman kle ki entwodui aktyèl dirèk nan yon sous pouvwa ekstèn nan likidasyon an zam. Materyèl komen yo se grafit oswa metal-grafit konpoze. Li kontakte ak glisad ak commutator a, sa ki pèmèt aktyèl la yo dwe stably lage nan zam la wotasyon.



Li ta dwe te note ke bwòs yo mete pati epi yo pral mete deyò apre yo fin itilize alontèm. Yo bezwen ranplase regilyèman, ki se tou yon pati enpòtan nan antretyen motè bwòs.



4. Stator: pati nan estatik ki jenere jaden an mayetik

Stator a se pati nan estasyonè nan motè a, ki se responsab pou bay yon jaden konstan mayetik pou zam la. Stator a kapab yon leman pèmanan (sa vle di yon pèmanan leman DC motè) oswa yon bobin mache (sètadi yon eksitasyon motè DC). Li kapab divize an diferan kalite dapre diferan fason pou génération jaden mayetik la.



5. Lojman ak BEARINGS: Estrikti ak Sipò

Aman motè a sitou jwe yon wòl pwoteksyon ak fixing, pandan y ap fè a entèn asire wotasyon a lis ak ba-friksyon nan zam la, ki se estrikti debaz la asire lavi a ak estabilite nan motè a.



Rezime: estrikti debaz la nan yon motè DC gen ladan: armature, commutator, bwòs, stator, BEARINGS, elatriye. Eleman sa yo travay ansanm ranpli konvèsyon an nan enèji elektrik nan enèji mekanik, ki se garanti a pou operasyon an efikas nan motè a.





Lè anpil moun premye konnen yon motè DC, yo ka panse ke li se jis yon ti motè ki ka vire pa alimante sou. Men, an reyalite, motè DC yo ka klase soti nan dimansyon miltip, tankou metòd commutation, sous jaden mayetik, estrikti likidasyon, elatriye. Sa ki anba la yo se twa metòd yo klasifikasyon ki pi komen:



Dapre metòd la commutation:

Fwote motè DC

Sa a se kalite ki pi klasik nan motè DC, ak yon estrikti ki senp ak pri ki ba. Li chanje direksyon aktyèl la nan kontak mekanik ant bwòs la ak commutator a pou kenbe wotasyon kontinyèl motè a.



Avantaj: estrikti senp, fasil pou kontwole, pri ki ba, apwopriye pou jwèt, ti aparèy menaje, elatriye.



Dezavantaj: Bwòs yo fasil pou mete, lavi kout, bri operasyon byen fò, antretyen souvan.



Bwòs motè DC

Motè a bwòs elimine bwòs yo ak commutator epi li sèvi ak yon sistèm kontwòl elektwonik pou commutation, ki fè li pi efikas epi ki gen yon lavi ki pi long.



Avantaj: segondè efikasite ak trankilite, lavi long, fondamantalman antretyen-gratis, apwopriye pou mitan-a-wo-fen ekipman tankou dron ak zouti pouvwa.



Dezavantaj: Mande pou yon kontwolè dedye, gwo pwi, sistèm kontwòl konplèks



Dapre sous la nan jaden mayetik:

Pèmanan Magnet DC Motor (PMDC Motor)

Leman pèmanan yo te itilize pou ranplase likidasyon jaden an pou jenere jaden mayetik la. Yo gen yon estrikti kontra enfòmèl ant ak repons vit. Yo souvan itilize nan machin elektrik, pòt otomatik, robo, elatriye. Yo ka swa fwote oswa motè bwòs.



Avantaj: estrikti senp, ti gwosè, gwo efikasite, repons vit dinamik



Dezavantaj: fòs la jaden mayetik pa ka ajiste, ak limit la anwo nan pouvwa limite pa materyèl la mayetik.



Eksite motè DC

Se jaden an mayetik ki te pwodwi pa bobin nan elektwomayetik (likidasyon eksitasyon), ki ka sibdivize nan eksitasyon seri, eksitasyon paralèl, eksitasyon konpoze, elatriye Li se apwopriye pou ekipman endistriyèl ki mande pou gwo koupl kòmanse oswa yon ranje règleman lajè.



Avantaj: jaden mayetik reglabl, koupl fò, apwopriye pou kondisyon pouvwa segondè



Dezavantaj: estrikti konplèks, difisil pou kontwole, gwosè relativman gwo



Dapre estrikti a likidasyon oswa kantite faz ekipman pou pouvwa (sitou itilize pou motè bwòs):

"Nimewo a faz" nan yon motè refere a kantite chanèl nan ki pase aktyèl nan likidasyon an. Kalite komen yo enkli yon sèl-faz, de-faz, ak twa-faz. Klasifikasyon sa a se patikilyèman enpòtan nan Brushless DC Motors (BLDCs), kòm nimewo faz diferan gen yon enpak siyifikatif sou estabilite kouri motè a, metòd kontwòl, ak zòn aplikasyon an.



Single-faz bwòs motè DC

Motè sèl-faz gen estrikti ki pi senp lan epi anjeneral sèlman mande pou de fil kontwole. Awondisman nan kondwi gen yon pri ki ba, se konsa yo yo souvan yo itilize nan aparèy mikwo ak kondisyon pèfòmans ki ba.

Avantaj: estrikti ki pi senp, pri ki ba, apwopriye pou aplikasyon pou koupl ki ba tankou ti fanatik ak aparèy pòtab



Dezavantaj: gwo fluctuations koupl, pa tankou lis tankou motè milti-faz lè kòmanse



De-faz bwòs motè DC

Li se pi konplèks pase yon sèl-faz, anjeneral, lè l sèvi avèk yon kat-fil oswa sis-fil estrikti, epi li se pi fleksib nan kontwòl. Li se menm jan ak estrikti a motè stepper, men metòd la kondwi se diferan.

Avantaj: estrikti kontra enfòmèl ant, operasyon ki estab, souvan itilize nan aparèy mikwo ak enstriman medikal



Dezavantaj: Konpare ak motè twa-faz, gen toujou yon fluctuation koupl sèten



Twa-faz bwòs motè DC

Li se estrikti ki pi endikap ak pi bon pèfòmans motè sou mache a, ak operasyon lis ak koupl kontinyèl, epi li se lajman ki itilize nan divès kalite aplikasyon pou mitan-a-wo-fen.

Avantaj: koupl kontinyèl, gwo efikasite, operasyon trankil, li se kalite ki pi endikap nan motè bwòs, lajman ki itilize nan machin elektrik, zouti pouvwa, dron, elatriye.



Dezavantaj: sistèm kontwòl la se konplèks ak pri a se relativman wo



Metòd klasifikasyon diferan revele diferans ki genyen kle nan estrikti motè, pèfòmans ak aplikasyon an. Li se vo anyen ki klasifikasyon sa yo yo pa mityèlman eksklizif. Pou egzanp, yon motè kapab yon twa-faz bwòs pèmanan leman DC motè, ki satisfè tout dimansyon twa klasifikasyon. Konprann sa yo Basics pral ede ak seleksyon ki vin apre ak desizyon aplikasyon an.





Nan jeni modèn ak lavi, DC Motors yo toupatou. Avèk avantaj ki genyen nan kontwòl senp, repons vit ak divès estrikti, motè DC yo lajman itilize nan divès kalite pwodwi ak sistèm. Soti nan aparèy nan kay la automatisation endistriyèl, nan dron ak ekipman medikal, DC Motors "pèmèt" tout bagay.



Sa ki anba la yo se plizyè senaryo aplikasyon tipik, divize pa endistri oswa fonksyon:

1. Aparèy Kay ak Aparèy Elektwonik Chak jou

Motè DC yo pi komen nan ti aparèy nan kay la. Yo se kontra enfòmèl ant ak trankil, apwopriye pou aplikasyon pou ki mande pou ki ba vòltaj, bri ki ba ak pri ki ba.



Netwayaj vakyòm, sechwa cheve, blenders (gwo vitès, bon estabilite)



Bwòs dan elektrik, raze elektrik (lè l sèvi avèk motè fwote oswa coreless)



Rido elektrik, kadna pòt elektrik (vòltaj ki ba, aplikasyon pou konsomasyon pouvwa ki ba)



Kalite komen: motè fwote, motè san, ti motè bwòs DC



2. Jwèt, modèl ak amizman elektwonik

Soti nan machin kontwòl remote nan dron, DC Motors jwe yon wòl kle. Segondè vitès, repons vit, pwa limyè ak Compact yo se kondisyon debaz yo nan sèn sa yo.



Machin kontwòl remote ak avyon (lè l sèvi avèk motè bwòs ogmante vitès ak andirans)



Robo, bra Robotics (Encoder DC Motors ki mande pou kontwòl egzak)



Kalite Komen: Motè DC Bwòs, DC Motor ak Encoder, Motor Coreless



3. Automatisation Endistriyèl ak Drive Mechanical

Kondisyon pou pèfòmans pou motè nan anviwònman endistriyèl yo pi wo, epi yo bezwen gen karakteristik tankou koupl segondè, fò contrôleur, ak lavi ki long.



Liy pwodiksyon otomatik (DC Servo Motor, Encoder Feedback System)



Transmèt ekipman, elektrik pouse baton (pèmanan leman DC motè, Kovèti pou motè konbinezon)



Zouti machin CNC (High-presizyon Brushless DC Motors)



Kalite komen: Servo DC Motor, segondè koupl DC motè, motè ak Kovèti pou rediksyon



4. Transpòtasyon ak vwayaj vèt

Zouti vwayaj vèt tankou bisiklèt elektrik, machin elektrik, ak bisiklèt balans fondamantalman itilize motè DC kòm nwayo pouvwa yo, espesyalman segondè-efikasite motè DC bwòs.



Bisiklèt elektrik (motè mwaye bwòs)



Electric Scooter (24V \/ 36V motè bwòs)



Smart balanse machin (segondè koupl DC motè ak sistèm kontwòl)



Kalite komen: motè mwaye bwòs, 48V motè bwòs, segondè-efikasite motè DC



5. Aparèy medikal ak ekipman presizyon

DC Motors, espesyalman motè coreless ak motè servo, yo tou lajman itilize nan jaden an ekipman medikal, ki gen kondisyon trè wo sou bri, volim ak vitès repons.



Ponp perfusion, mikwo vantilasyon (motè san, repons sansib)



Enstriman elektrik chirijikal (gwo vitès, motè ki ba bri bwòs)



Ekipman Egzamen oftalmolojik (Ultra-Low Vibration Servo Motor)



Kalite komen: motè DC san, ti motè DC DC, motè bwòs



Motè DC yo te pwofondman entegre nan lavi nou ak sistèm endistriyèl akòz estrikti fleksib yo, kontwòl senp ak repons rapid. Soti nan jwèt timoun yo nan-wo presizyon ekipman medikal, ki soti nan liy pwodiksyon otomatik ki fonksyone nan zouti vwayaj elektrik, tout konte sou motè DC reyalize kondwi ak entèlijans.



Senaryo aplikasyon diferan gen kondisyon diferan pou nivo a vòltaj nan motè DC. Vle konnen ki jan yo chwazi 12V, 24V, 36V oswa 48V dapre bezwen ou yo? Ou ka refere a "nou an"DC Motor Voltage Nivo Analiz Gid".
