Aprann sou motè DC Coreless ak dènye motè Coreless yo

Motè gode kre se yon motè DC inik, siyifikasyon an kre se pa gen okenn motè tradisyonèl nan mitan rotor debaz la, bobin (likidasyon) sanble yon tas. Karakteristik nan pi gwo se sa a bobin tas-tankou (likid), li pa gen okenn lòt estrikti sipò, konplètman te fè nan blesi fil, bobin nan plak la konekte, ak commutator, lyen file koton ansanm, yo ansanm fòme rotor la.

Ide: Nan sikonstans nòmal, plak la konekte konpoze de plastik ak résine epoksidik, ak wòl li se ranje fil la epi transfere koupl la.

Bobin la wotasyon nan diferans ki genyen ant leman an ak lojman an, kidonk kondwi rotor la tout antye vire. Estrikti sa a konplètman elimine pèt enèji elektrik ki te koze pa fòmasyon aktyèl eddy nan nwayo a fè. Paske pwa rotor la redwi anpil, inèsi wotasyon an redwi. Konpare ak motè nwayo tradisyonèl fè a, pèfòmans gwo akselerasyon koupl ak ralantisman se eksepsyonèl.

Natirèlman, yon pwodwi pa ka sèlman gen avantaj san yo pa dezavantaj, paske pa gen okenn sipò nwayo fè, bobin an (likidasyon) ka fèt sèlman trè mens, ki tou mennen nan fòs la koneksyon limite nan bobin la ak arbr pwodiksyon an, kidonk tout la pa ka twò gwo. Anjeneral, pouvwa gode maksimòm motè a se plizyè santèn wat.

Se poutèt sa, nan yon pwen de vi konplè, motè a gode kre ka aplike nan kondwi a ki mande pou yon repons rapid. Tankou ajisteman rapid nan direksyon vòl misil la, rapid otomatik konsantre nan kamera a, robo endistriyèl, pwotèz byonik, elatriye, nan jaden sa yo, motè a gode kre ka byen satisfè kondisyon teknik li yo.

Yo ta dwe tou ti gwosè li yo, pou anpil pwodwi ak kondisyon volim yo sèvi ak gode kre kòm yon eleman pouvwa se tou chwa ki pi bon, tankou: machin jwèt, avyon modèl, bwòs dan elektrik, mini abèy ak sou sa.

Tankou motè a bwòs konvansyonèl nan motè brushless, gode a kre motè brushless tou se sou baz la nan gode a kre motè bwòs elimine bwòs la kabòn, commutator ak lòt estrikti, ak konvèsyon aktyèl la reyalize pa tablo a kondwi kontwòl.

Se likidasyon an gode kre fiks sou nwayo a fè annulaire andedan kav la pa metòd lyezon. Konpare ak fil elektrik konvansyonèl brushless an kwiv blese sou poto plas nwayo a, materyèl fil kwiv nan gode kre motè a se fil emaye pwòp tèt ou-adezif (bobin ka estokaj apre chofaj oswa tretman sòlvan), pa gen okenn nwayo likidasyon. Estrikti sa a diminye pèt aktyèl eddy. Se konsa, efikasite nan gode a kre motè brushless ka rive jwenn 80% -90%, pandan y ap efikasite nan motè a konvansyonèl brushless se sèlman apeprè 60%.

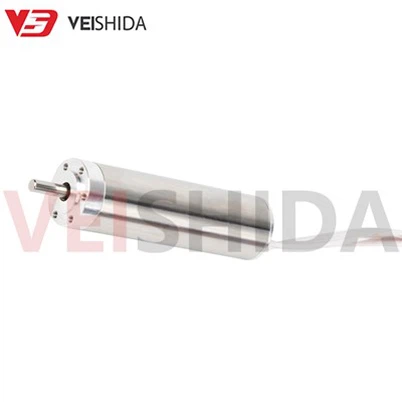

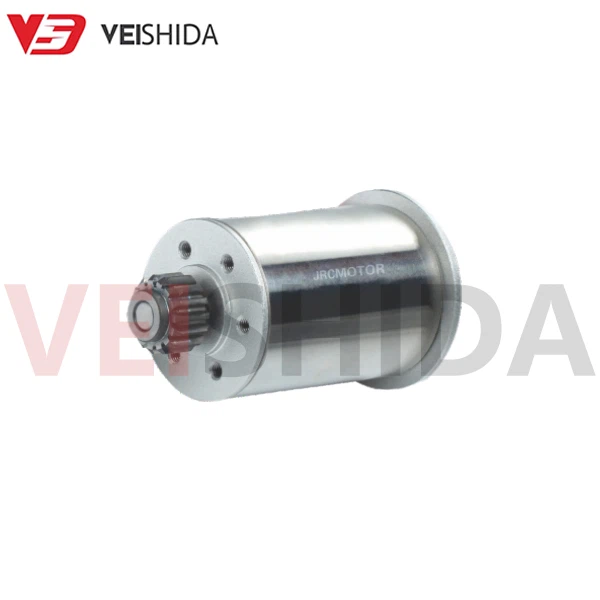

Imaj pwodwi
Modèl motè		VEC-2850		VEC-2855		VEC-3269		VEC-1015		VEC-1218
VOLTAJ	RANJE OPERATION	8.4~14.4	22~26	8.4~14.4	22~26	8.4~14.4	22~26	4.2	8~16	8~14	22~26
	NOMINAL V	12	24	12	24	12	24	4.2	12	12	24
PA GEN CHAJ	VITESSE r/min	8658	17650	4716	11131	2566	5236	25398	75656	30080	62215
	KOUYE A	0.26	0.22	0.139	0.136	0.139	0.134	0.045	0.04	0.12	0.1
NAN EFIKASYON MAKIMÒM	VITESSE r/min	7261	15536	4140	10218	2146	4599	20367	65977	24010	52777
	KOURAN A	1.351	1.911	0.997	1.557	0.709	1.003	0.181	0.307	0.475	0.671
	COUPLE mN.m	14.867	22.492	21.362	36.066	26.076	42.08	0.216	0.416	1.373	2.095
	SOTI W	11.305	36.593	9.26	38.525	5.86	20.265	0.462	2.877	3.453	11.579
KÒMANSE	COUPLE mN.m	92.126	187.794	174.534	438.557	159.113	345.727	1.093	3.255	6.807	13.811
	KOURAN A	7.022	14.043	7.147	17.411	3.618	7.238	0.734	2.091	1.878	3.752

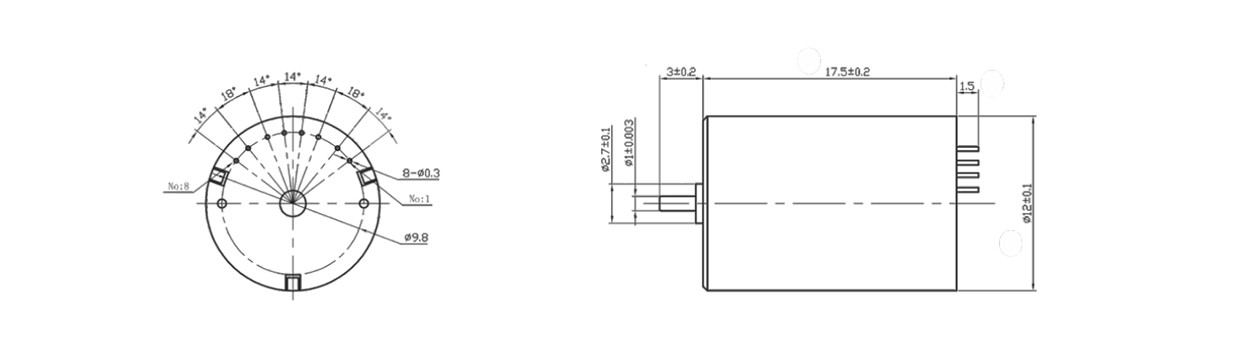

Konsepsyon pwodwi
Pèfòmans pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

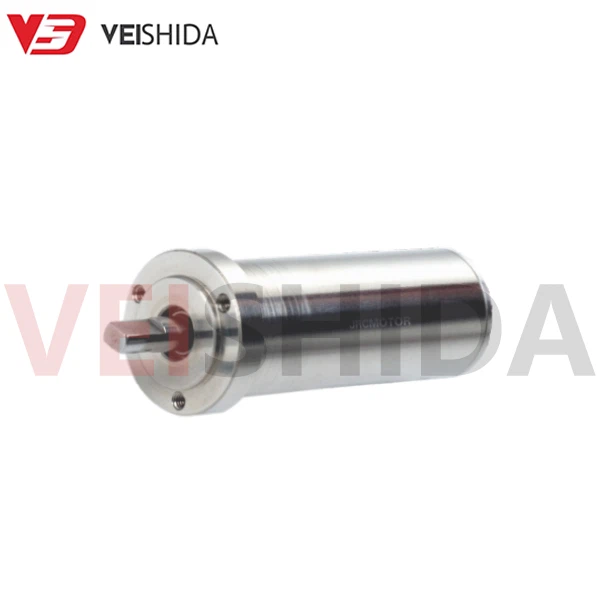

Imaj pwodwi
Modèl motè		VEC-4035		VEC{{0}si		VEC-1657		VEC-1628		VEC-1630
VOLTAJ	RANJE OPERATION	12	22~32	8~14	22~32	8~14	22~32	8~14	22~26	8~14	22~26
	NOMINAL V	12	24	12	24	12	24	12	24	12	24
PA GEN CHAJ	VITESSE r/min	19540	39425	37256	7500	15649	32062	6731	13906	18408	37411
	KOUYE A	0.81	0.81	0.286	0.281	0.18	0.16	0.069	0.065	0.136	0.136
NAN EFIKASYON MAKIMÒM	VITESSE r/min	17266	36066	33133	69025	12871	27817	5363	11787	15640	33250
	KOURAN A	6.15	8.697	2.298	3.249	0.834	1.179	0.27	0.384	0.768	1.087
	COUPLE mN.m	38.234	56.474	7.165	10.555	4.788	7.317	3.822	5.97	4.041	6.075
	SOTI W	69.131	213.292	24.86	76.291	6.453	21.314	2.146	7.369	6.619	21.153
KÒMANSE	COUPLE mN.m	328.513	662.826	64.727	130.473	36.971	55.259	18.805	39.17	26.872	54.614
	KOURAN A	46.688	93.376	18.46	36.92	3.864	7.728	1.06	2.134	4.341	8.682

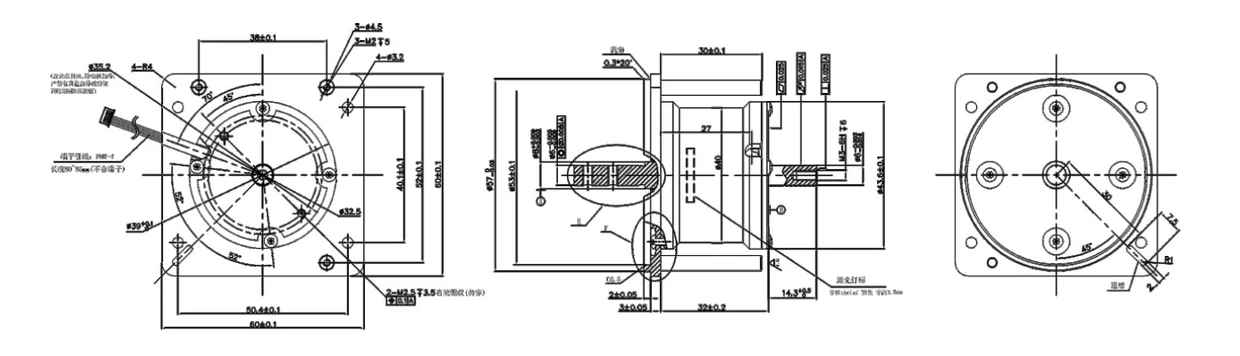

Konsepsyon pwodwi

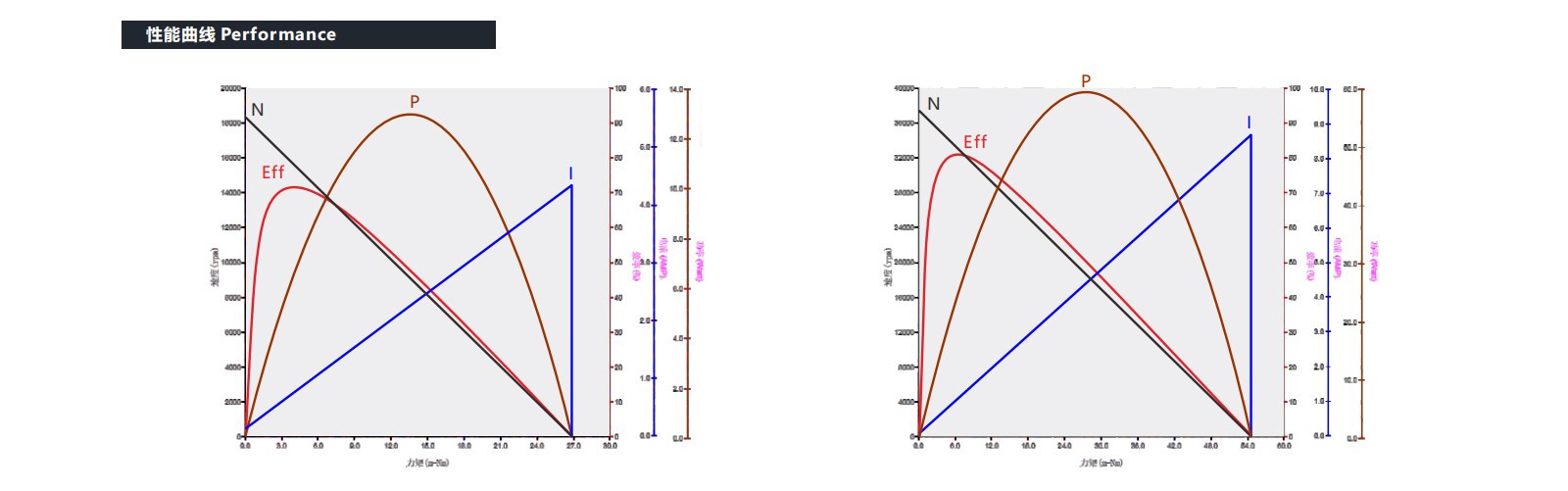

Pèfòmans pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

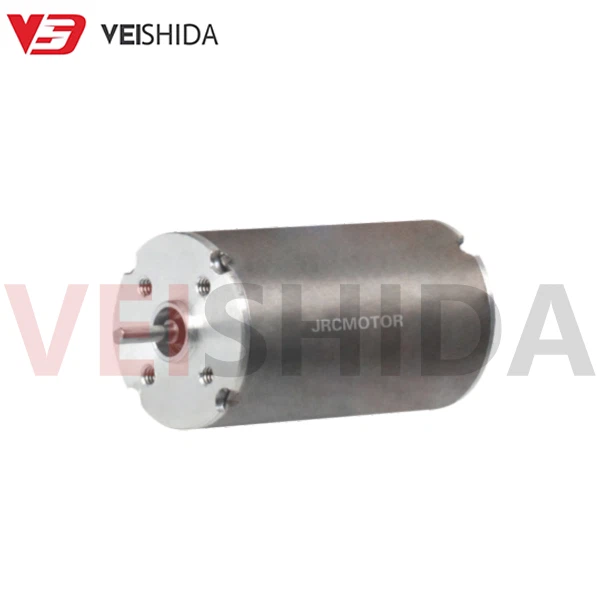

Imaj pwodwi
Modèl motè		VEC{{0}di		VEC-2838		VEC{{0}si		VEC-2233		VEC-1819
VOLTAJ	RANJE OPERATION	8.4~14.4	22~26	8~16	18~26	8.4~14.4	22~26	8~14	20~26	7.4	22~32
	NOMINAL V	12	24	12	24	12	24	12	24	7.4	24
PA GEN CHAJ	VITESSE r/min	1556	3180	56942	92000	3301	6748	17735	36000	26300	38233
	KOUYE A	0.06	0.05	0.32	0.26	0.141	0.138	0.18	0.16	0.25	0.111
NAN EFIKASYON MAKIMÒM	VITESSE r/min	1295	2781	49659	82946	2738	5891	15155	32132	22586	33627
	KOURAN A	0.296	0.419	2.22	2.38	0.685	0.969	1.057	1.492	1.52	1.811
	COUPLE mN.m	12.364	18.772	4.247	5.957	19.256	29.298	5.062	7.589	3.599	4.378
	SOTI W	1.676	5.468	22.087	51.742	5.52	18.074	8.034	25.537	8.512	15.417
KÒMANSE	COUPLE mN.m	91.42	149.8	33.208	60.528	112.833	230.655	34.797	70.632	25.482	36.343
	KOURAN A	1.463	2.923	15.11	21.82	3.33	6.66	6.21	12.42	9.244	5.923

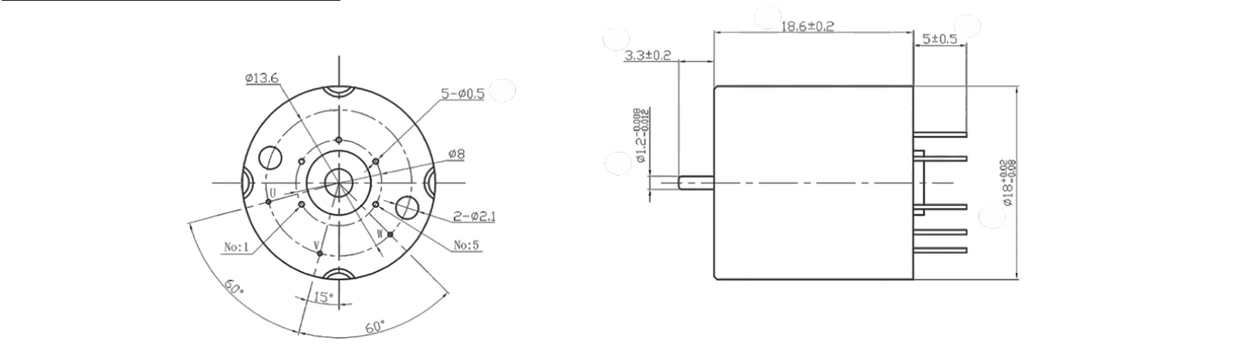

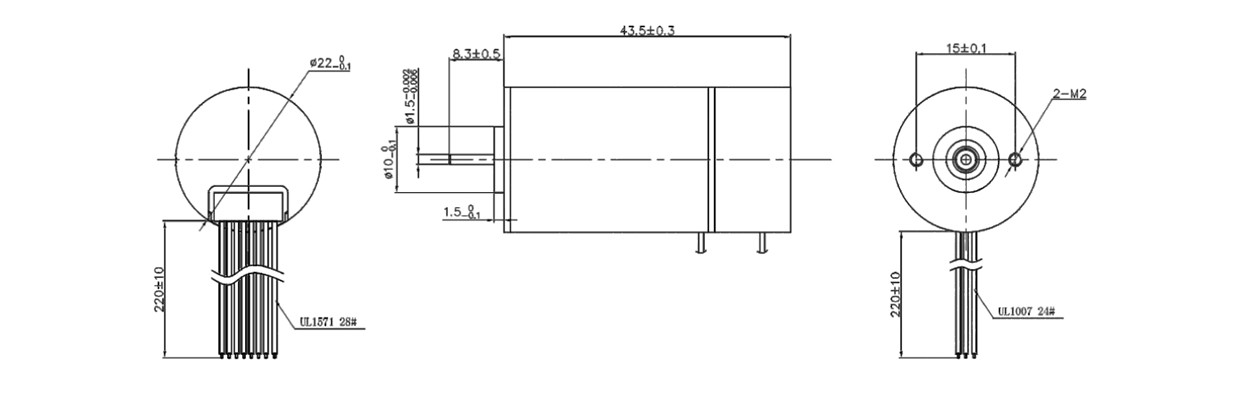

Konsepsyon pwodwi

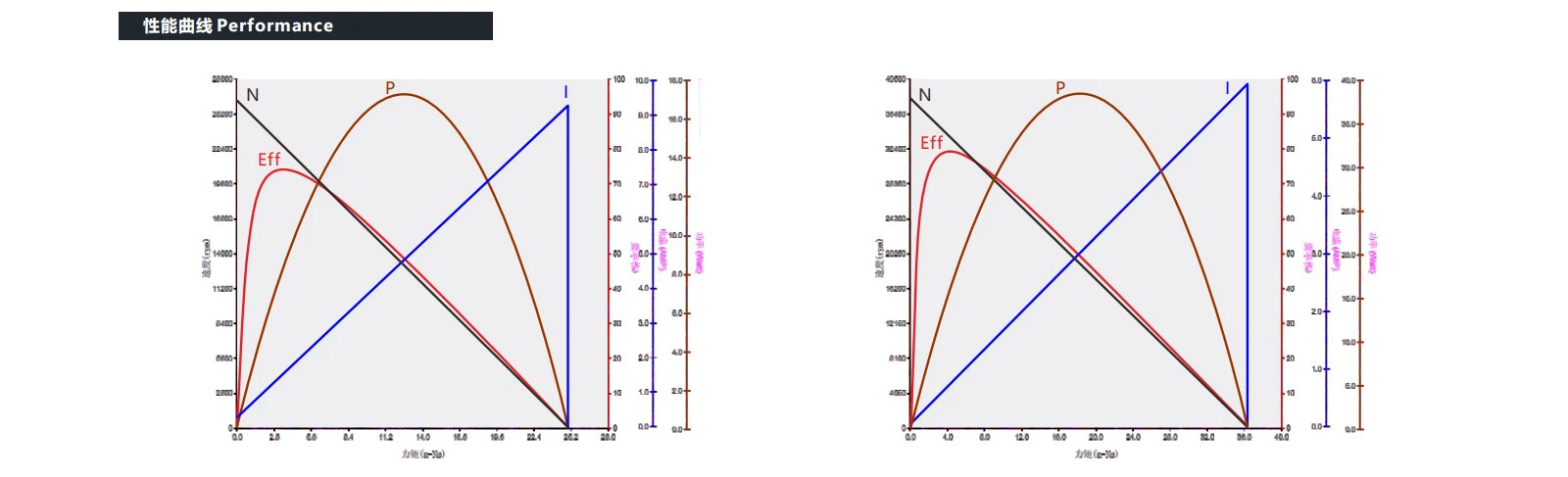

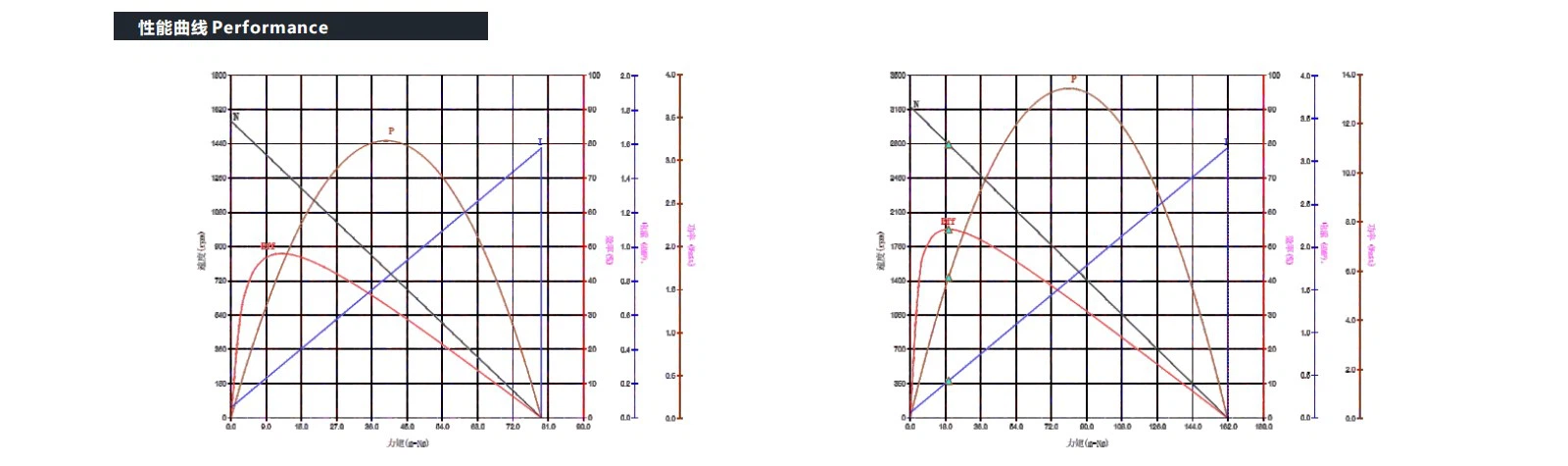

Pèfòmans pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

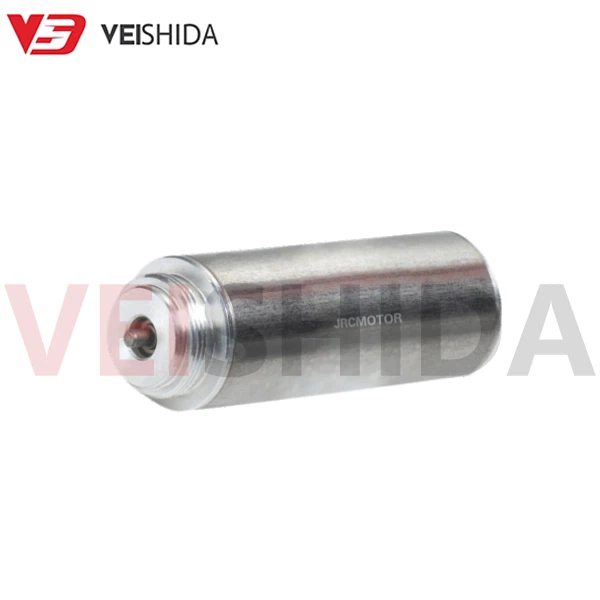

Imaj pwodwi
Modèl motè		VEC-0824		VEC-2242ALO		VEC-2248		VEC-1935		VEC-1956	VEC-1336
VOLTAJ	RANJE OPERATION	6~12	8~14	18	22~32	8.4~14.4	22~26	4.2	12	8~14	8~14
	NOMINAL V	6	12	18	24	12	24	4.2	12	12	12
PA GEN CHAJ	VITESSE r/min	35000	71171	52379	70170	34680	70263	5594	15999	30323	42500
	KOUYE A	0.055	0.055	0.37	0.37	0.37	0.34	0.088	0.085	0.37	0.3
NAN EFIKASYON MAKIMÒM	VITESSE r/min	29663	63138	46083	62746	29913	63147	5379	15630	27352	37204
	KOURAN A	0.306	0.432	2.708	3.127	2.321	3.283	2.205	3.726	3.407	2.107
	COUPLE mN.m	0.369	0.556	7.827	9.23	6.534	9.753	10.031	17.243	12.288	4.523
	SOTI W	1.147	3.673	37.773	60.65	20.467	64.4696	50.65	28.223	35.196	17.621
KÒMANSE	COUPLE mN.m	2.421	4.922	65.112	87.236	47.529	96.296	261.32	747.402	125.426	36.292
	KOURAN A	1.699	3.398	19.817	26.425	14.566	29.131	55.229	157.797	31.368	14.804

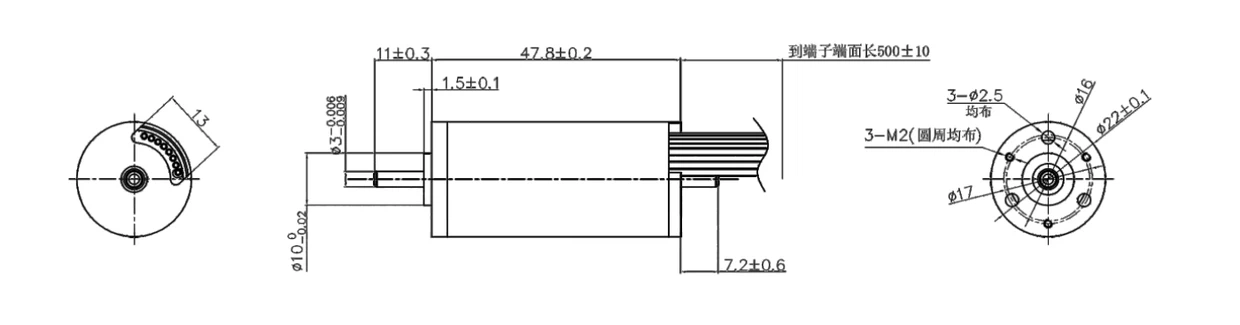

Konsepsyon pwodwi

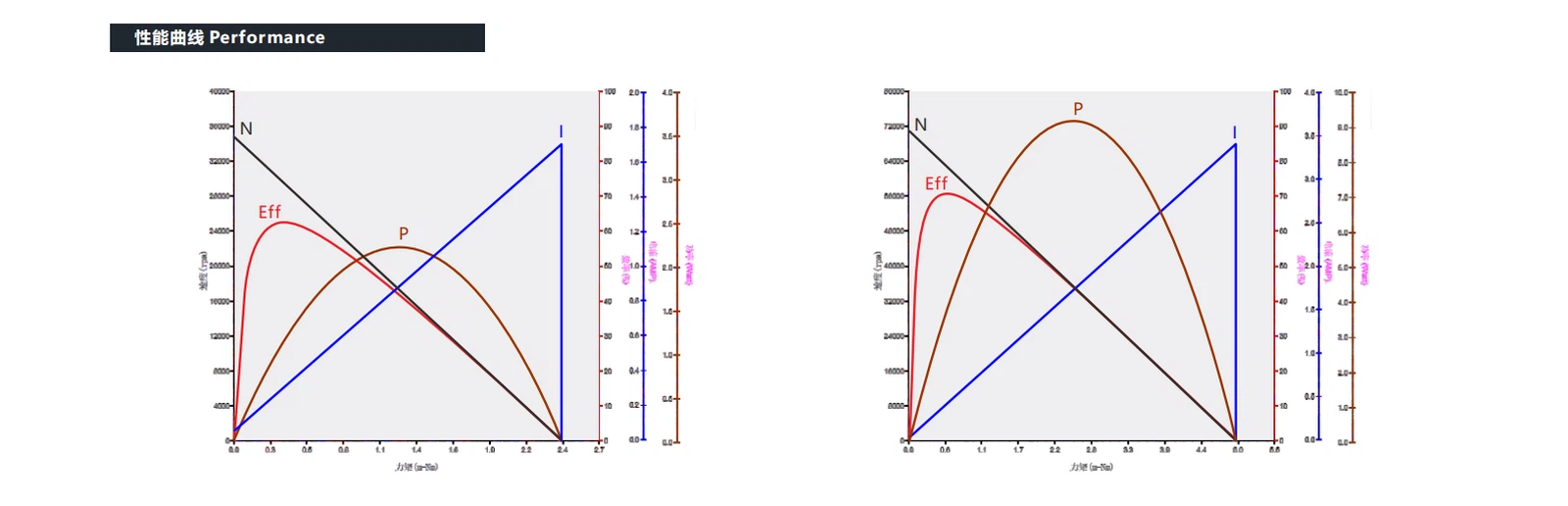

Pèfòmans pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

Imaj pwodwi
Modèl motè		VEC-16 seri
MOTÈ	TIP	EC1636			EC1644			EC1656
	LONGÈ "L" MM	36mm			44mm			56mm
VOLTAJ	Opere RANJE	10~14	22~26	32~38	22~26	28~32	32~38	22~26	28~32	32~38
	NOMINAL V	12	24	36	24	30	36	24	30	36
SOTI	EVALASYON SOTI W	9.7	19	19	21.5	21.5	21.2	34.2	33.5	34
	RATED COUPL m.Nm	6	5	5	7.5	7.5	7.5	8.5	8.5	8.5
	RATED VITESSE rpm	15800	37000	3700	28000	28000	27600	39200	38400	38900
PLON SOTI	Siyal	Hall			Hall			Sal
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

Imaj pwodwi
Modèl motè		VEC-19 seri
MOTÈ	TIP	EC1930			EC1935			EC1946
	LONGÈ "L" MM	30mm			35mm			46mm
VOLTAJ	Opere RANJE	5~7	10~16	22~26	5~7	10~16	22~26	5~7	10~14	22~26
	NOMINAL V	6	12	24	6	12	24	6	12	24
SOTI	EVALASYON SOTI W	7.7	11.6	15.4	7	13.8	18.5	9.2	15.4	25.7
	RATED COUPL m.Nm	7.5	7.5	7.5	9	9	9	10	10	10
	RATED VITESSE rpm	10000	15000	20000	7600	15000	20000	9000	15000	25000
PLON SOTI	Siyal	内置驱动	Hall	Hall	内置驱动	Hall	Hall	内置驱动	Hall	Hall
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

Imaj pwodwi
Modèl motè		VEC-20 seri
MOTÈ	TIP	EC2040			EC2053			EC2063
	LONGÈ "L" MM	40mm			53mm			63mm
VOLTAJ	Opere RANJE	22~26	28~32	32~38	16~20	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	24	30	36	18	24	36	12	24	36
SOTI	EVALASYON SOTI W	15.4	16.4	16.4	46.2	47.2	48.2	25	100	220
	RATED COUPL m.Nm	6.3	6.3	6.3	10	10	10	16	50	70
	RATED VITESSE rpm	37500	36700	36050	45680	46380	46940	15000	20000	30000
PLON SOTI	Siyal	Hall			Hall			Hall
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

Imaj pwodwi
Modèl motè		VEC-22 seri
MOTÈ	TIP	EC2232			EC2240			EC2248
	LONGÈ "L" MM	32mm			40mm			48mm
VOLTAJ	Opere RANJE	10~14	22~26	28~32	10~16	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	12	24	30	12	24	36	12	24	36
SOTI	EVALASYON SOTI W	9.7	9.6	9.1	17.6	17.6	17.3	20.5	112	112
	RATED COUPL m.Nm	6	6	6	12	12	12	8	20	20
	RATED VITESSE rpm	15800	15000	14800	14300	14300	14100	25000	50000	50000
PLON SOTI	Siyal	Hall			Hall			Hall
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

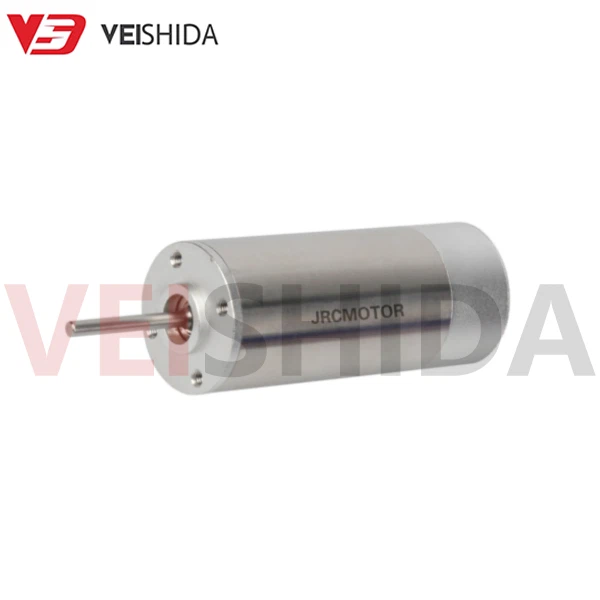

Imaj pwodwi
Modèl motè		VEC-28 seri
MOTÈ	TIP	EC2845			EC2854			EC2864
	LONGÈ "L" MM	45mm			54mm			64mm
VOLTAJ	Opere RANJE	10~14	22~26	32~38	10~14	22~26	32~38	10~14	22~26	32~38
	NOMINAL V	12	24	36	12	24	36	12	24	36
SOTI	EVALASYON SOTI W	22.5	22.7	22.9	23.7	25.2	24.4	34.4	34.9	35.9
	RATED COUPL m.Nm	18	18	18	35	35	35	50	50	50
	RATED VITESSE rpm	12200	12300	12400	6600	7000	6800	6700	6800	7000
PLON SOTI	Siyal	Hall			Sal			Sal
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.

Imaj pwodwi
Modèl motè		VEC-32 seri
MOTÈ	TIP	EC3242			EC3260			EC3270
	LONGÈ "L" MM	42mm			60mm			70mm
VOLTAJ	Opere RANJE	16~20	22~26	32~38	16~20	22~26	32~38	16~20	22~26	32~38
	NOMINAL V	18	24	36	18	24	36	18	24	36
SOTI	EVALASYON SOTI W	30.8	33.4	38.5	58.7	61.5	59.6	42.5	42.6	42.5
	RATED COUPL m.Nm	25	25	25	45	45	45	85	85	85
	RATED VITESSE rpm	12000	13000	15000	12700	13300	12900	4870	4880	4870
PLON SOTI	Siyal	Hall			Hall			Hall
Konsepsyon pwodwi

*Done ki anwo yo soti nan rezilta tès entèn yo epi yo pa reprezante done egzat.
